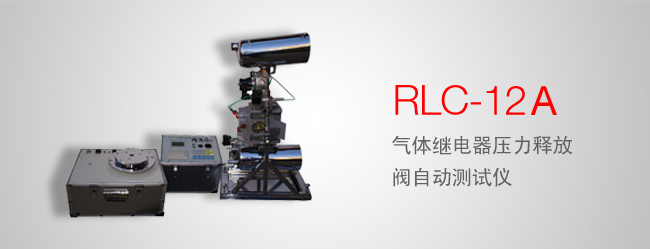

RLC-12A 氣體繼電器壓力釋放閥自動測試儀（停產）
產品概述
RLC-12A型氣體繼電器壓力釋放閥檢測儀是一種電力變壓器用氣體繼電器流速定值、容積值、密封壓力，壓力釋放閥開啟、關閉檢測的專用設備。該檢測儀采用了先進的微控制技術，通過檢測高精度壓力傳感器，模擬變壓器內部故障時，瞬時爆破脈沖壓力方法計算出流速定值，以達到檢測氣體繼電器重瓦斯保護動作；采用精密容器結合微壓傳感器，檢測氣體繼電器內部排除液體體積方法計算出輕瓦斯容積值；通過模擬變壓器內部故障時壓力釋放閥保護動作過程，檢測壓力釋放閥開啟性能檢測、關閉性能檢測、密封性能檢測。
產品特點
- 使儀器在確保檢測精度前提下，采用了小型化的設計，控制部分外殼采用鋁合金箱，更適用于野外現場檢測。
- 本檢測系統使用先進的微控制技術，使氣體繼電器和壓力釋放閥檢測系統集成一體化。
- RLC-12A中加入了壓力釋放閥的密封性能檢測系統，使整機一體化程度更高。
- 使用環境
- 工作環境：10~40℃；相對濕度 < 85%；
- 電氣采用：AC220V，總功率170w；
- 控制系統：AC220V，功率50w；
- 執行系統：AC220V，功率120w。
產品參數
| 氣體繼電器檢測 | |
| 流速檢測 | 0.5~1.6m/s，最小顯示分辨率0.01m/s，精度0.5級 |
| 容積檢測 | 0~400ml，最小顯示分辨率0.1ml，最大誤差≤5% |
| 密封檢測 | 0~150KPa；最小顯示分辨率0.1KPa,精度0.5級 |
| 試驗介質 | #25變壓器油 |
| 執行標準 | DL/T540-94【氣體繼電器檢驗規程】氣體繼電器流速、容量、密封檢測 |
| 壓力釋放閥檢測 | |
| 開啟檢測 | 0~150KPa，最小顯示分辨率0.1KPa，精度0.5級 |
| 關閉檢測 | 0~120KPa，最小顯示分辨率0.1KPa，精度0.5級 |
| 密封檢測 | 0~150KPa，最小顯示分辨率0.1KPa，精度0.5級 |
| 試驗介質 | 空氣 |
| 執行標準 | JB/T7060-2004【變壓器用壓力釋放閥試驗導則】壓力釋放閥開啟、關閉、密封檢測 |
| 外形尺寸 | |
| 控制系統 | 55×25×30cm，重量15kg |
| 氣體繼電器 | 70×40×65cm，重量55kg |
| 壓力釋放閥 | 50×40×40cm，重量25kg |
