目前國內外市場上的核相器大多為近距離、高能耗、單一型的核相器，隨著電網的不斷發展，核相任務已不再是以往簡單的相位檢測，高壓相序、相位關系、相對定相、帶電指示等均納入核相任務中，因此，選擇一款多功能、高性能、低能耗的無線語音高壓核相器至關重要。

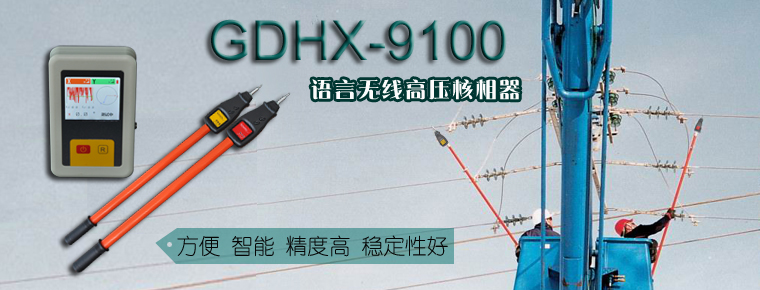

GDHX-9100語言無線高壓核相器是我公司在前期產品的基礎上升級的又一款高性能無線核相器，整機采用高性能進口鋰電池供電，同時增加了外部電池的設計，使用戶在急用時即可使用內部鋰電池，也能使用外部普通電池，極大的提高了現場的實用性，其直觀的三相相量圖及真人語音功能為電力工程師提供直觀、可靠的判斷依據。

GDHX-9100語言無線高壓核相器的主要優點在于去掉了連接兩個電網(電源)兩端的引線，(距離可達200m)可穿過圍墻或隔墻(板)，不受任何地形和設施構架的方式限制，提高了安全性，操作極為方便，只需一人操作一人監護。

該產品符合國家GB13398-92、GB311.1-311.6-8、3DL408-91標準和國家新頒布電力行業標準《帶電作業用1kV~110kV便攜式核相儀通用技術條件DL/T971-2005》要求。

• 采用雙電源設計。發射器內置大容量免維護鋰電池，同時也能使用5號電池供電，內部鋰電池作為備用電源，在急用時如鋰電池未充電，此時可以使用普通的5號電池工作，徹底解決了鋰電池急用時充電的問題；
• 測試結果準確。通過多重軟件、硬件濾波，解決了測試結果誤報的現象；
• 采用3.5寸真彩液晶屏，清晰展示相向量圖及測試結果；
• 測試距離遠，可達到200米視距，并可穿墻使用；
• 多功能設計。具備核相、相序檢測、驗電等功能；
• 真人女聲播報測試結果,測試工作更加便捷；
• 伸縮式絕緣桿，攜帶、使用非常方便，絕緣性能符合電力絕緣工器具耐壓試驗要求。

電氣指標

• 可檢測電壓范圍：0.4 ~ 500kV (標準配置為6 ~ 110kV)；
• 無線傳輸距離：≥ 200米視距 (300米以上需定做)；
• 測試精度：0.1°；
• 同相定義：嚴格按照規程的規定設計，相角≤15°為同相，相角≥15°為不同相（也可根據用戶定義角度判斷范圍）；
• 工作頻率：45~60Hz，可用于國外60Hz電網的核相；

絕緣指標

• 發射器(兩個)本體采用高耐壓尼龍材料，絕緣等級：80kV/cm;
• 絕緣伸縮桿(材料)選用兵工企業生產的防潮絕緣管，符合IEC/1C78標準具有防潮、耐高壓、抗沖擊、抗彎等特點，該材質特性見表一和表二，表三為此核相儀的綜合參數。

表一 絕緣桿機械、電氣特性

項   目	單 位	指 標
馬丁式耐熱性 ( 縱向 )	℃	>200
抗沖擊 ( 縱向 )	MPa/cm	>147
抗彎度 ( 縱向 )	MPa	>343
表面電阻系數 ( 水浸后 )	Ω	>10x10 11
體積電阻系數 ( 常態 )	Ω/cm	>10x10 31

表二 絕緣桿耐壓試驗參數

電壓  (kV)	長度 (m)	工頻耐壓  (kV)		時間 (min)	結果
		標準值	試驗值
6-10	1.5	44	44	1 ～ 5	合格
35	2.4	80	80	1 ～ 5	合格
66~110	2.8	254	254	1 ～ 5	合格

該產品符合國家GB13398-92、GB311.1-311.6-8、3DL408-91標準和國家新頒布電力行業標準《帶電作業用1kV~110kV便攜式核相儀通用技術條件DL/T971-2005》要求。

表三 綜合參數

序號	試驗項目	單位	試驗參數							備注
			3kV	6kV	10kV	35kV	110kV	220kV	500kV
01	啟動電壓	kV	>0.4	>0.4	>0.4	>0.4	>0.4	>0.4	>0.4	合格
02	傳輸視距	m	> 200 米							合格
04	泄漏電流	μA	<30	<30	<30	<30	<30	<30	<30	合格
05	音響強度	dB	>75	>75	>>75	>75	>75	>75	>75	合格
06	直流電壓驗	kV	3	6	10	35	110	220	500	合格
07	工頻耐壓	0.3m/40kV								合格
08	抗電弧試驗	kV	3.6	7.2	12	42	130	260	600	合格
09	防短路試驗	kV	3.6	7.2	12	42	88	176	400	合格
11	溫度試驗	℃	-30~+45							合格
12	濕度試驗	%	95%	95%	95%	95%	95%	95%	95%	合格
13	自由跌落	次	10	10	10	10	10	10	10	合格
14	沖擊試驗	次	1000	1000	1000	1000	1000	1000	1000	合格
15	同相干擾	kV	<1.2	<2.4	<4	<14	<44	<88	<200	合格
16	反相干擾	kV	>1.8	>3.6	>6	>21	>66	>132	>300	合格
17	工作環境		戶內戶外							合格
18	工作電壓	V	8.7V							鋰電
19	靜態電流	μA	< 10							合格
20	動態電流	mA	< 20							合格
21	動態功耗	W	<0.2							合格
