產品概述

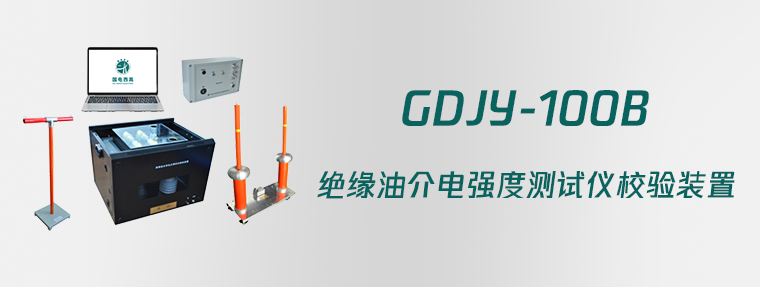

本校驗裝置基于絕緣油介電強度測試儀（以下簡稱：測試儀）計量校準而設計的專用裝置，可以用于對絕緣油介電強度測試儀的擊穿電壓、升壓速率和波形畸變率等性能參數進行檢測，自動評估試驗結果并生成檢測報告，該裝置以絕緣油介電強度測試儀擊穿瞬間的電壓作為檢測依據，計算測試儀的誤差，相對于以往穩態校驗的方式更直觀、準確和有效。
儀器特點
絕緣油介電強度測試儀校驗裝置由硬件和軟件聯合工作，其特點包括：
采用主動擊穿方式，在指定點構造擊穿條件，檢測被試品的擊穿電壓讀數誤差；
實時監視被試品的輸出電壓交流波形，數值顯示有效值電壓、峰值電壓、電壓頻率和波形畸變率，曲線顯示輸出電壓有效值；
2路高壓信號采樣，同步檢測測試儀的兩個高壓臂高壓信號；
自動評估計算試驗結果；
各種試驗的試驗項目信息和試驗流程可設置并保存；
自動生成Word、Excel或Pdf格式可選的試驗報告。
技術參數：
【0.5級】
10kV～100kV分壓器測量誤差：小于0.2%RD+0.05kV
升壓速率測量誤差：小于0.5%
時間讀數分辨率：40.96us
最高測量電壓：100kVRMS（-50kV到50kV，未接高壓分合單元）
最高擊穿電壓：80kV
分壓器電容值：10pF，最高測量電壓：50kV，分壓器變比5000:1
高壓分合單元允許最大輸入電壓：80kV
輔助控制軟件系統的計算機必須符合以下最小配置：
a.CPU主頻>1.5GHz
b.系統的內存>1GB
c.計算機的操作系統為Windows7(32Bit)
d.計算機的硬盤>40G
e.具有USB2.0接口
【1.0級】
10kV～100kV分壓器測量誤差：小于1.0%RD+0.05kV
升壓速率測量誤差：小于0.5%
時間讀數分辨率：40.96us
最高測量電壓：100kVRMS（-50kV到50kV，未接高壓分合單元）
最高擊穿電壓：80kV
分壓器電容值：10pF，最高測量電壓：50kV，分壓器變比5000:1
高壓分合單元允許最大輸入電壓：80kV
輔助控制軟件系統的計算機必須符合以下最小配置：
a.CPU主頻>1.5GHz
b.系統的內存>2GB
c.計算機的操作系統為Windows7(32Bit)
d.計算機的硬盤>40G
e.具有USB2.0
使用條件
環境溫度：0～40℃
相對濕度：≤85%
工作電源：AC220V±20%
電源頻率：50Hz±5Hz
功率消耗：小于40VA
