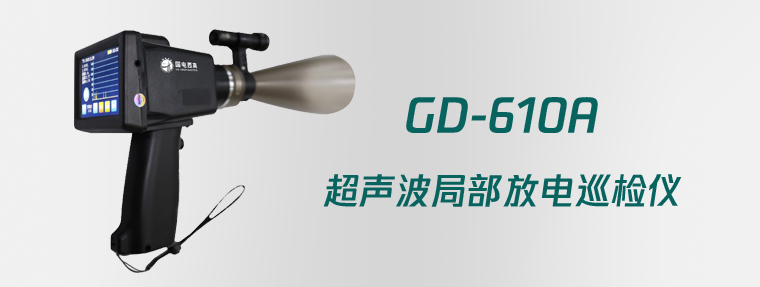

GD-610A超聲波局部放電巡檢儀
我公司自主研發生產的巡檢儀采用精密高頻超聲傳感器，收集并遴選110kV及以下電力設備局部放電時發出的特征聲波，通過濾波對比，實現對缺陷的定位及判斷。并可將采集到的實時數據同步到云端，真正實現前端檢測，后方查看分析。
適用于檢測變電站內或輸配電線路上的各類刀閘、開關柜、絕緣子、變壓器、避雷器、電纜接頭、金具等非密閉電氣設備的局部放電。
產品特點
（1）靈敏度高，完全按人體工程學原理設計，操作界面友好；抗干擾能力強，穩定可靠；
（2）配置激光瞄準定位功能，實現對故障點的精準定位。
（3）支持低速車載巡檢，車速≤30km/h。
（4）具有放電幅值、圖譜等的顯示功能。
（5）該儀器支持與手機、平板的實時通信，并可將采集到的實時數據同步到云端，真正實現前端檢測，后方查看分析。
技術參數：
|
超聲波傳感器 |
測量范圍 |
0~60dBμV |
|
分辨率 |
0.1dB | |
|
誤差 |
±1dB | |
|
靈敏度 |
-70dB（最高可檢測100pC以上放電量(不小于10cm)） | |
|
中心頻率 |
40kHz | |
|
有效距離
|
電壓等級 |
檢測距離 |
|
10kV |
15m | |
|
35kV |
35m | |
|
110kV |
51m | |
|
信息輸出 |
顯示屏 |
3.5寸320×240真彩TFT觸控屏 |
|
耳機接口 |
3.5mm插孔，標配16Ω降噪耳機 | |
|
USB接口 |
U盤，標配容量16G | |
|
CPU |
采集速度：10k/s；采集精度：16位AD | |
|
GPS |
具有高達 50 個的并行通道，快速搜星；采用無源陶瓷天線，可直接接收 GPS 衛星信號；配備IPX接口，可擴展有源天線，適合車載時使用。冷啟動最短僅需27s。 | |
|
顯示模式 |
實時模式、瞬時模式、峰值保持 | |
|
存儲模式 |
數據DAT；音頻WAV； | |
|
錄音 |
WAV格式；能錄48kHz采樣率的音頻，錄音時間可調，默認錄音10s | |
|
溫度 |
-10℃～50℃ ±2℃ | |
|
濕度 |
≤90%RH ±4.5%RH | |
|
存儲容量 |
16GB U盤；最少可儲存達160k組數據 | |
|
電源 |
DC3.7V鋰電池；容量約8000mAH；全載運行，可持續供電8小時；正常工作運行12小時；低功耗工作運行20小時；關機狀態下功耗40uA | |
|
包裝體積 |
353 x 190 x 90（mm） | |
|
主要重量 |
約0.75kg | |
