直流斷路器安秒特性測試系統是電力系統變電站、發電廠直流系統最常用的保護元件，其良好的性能和實用性得到人們的一致認可，并得到廣泛的應用。目前的直流饋電網絡多采用樹狀結構，從蓄電池到站內各用電設備，一般至少經過三級配電。隨著發電廠、變電站控制負荷和動力負荷對直流電源的要求越來越高，其保護電器的過載保護、短路保護要求也越來越嚴格，它不能有任一的拒動和誤動，尤其是越級誤動，將會造成電力設備損壞和系統故障、甚至引發大面積停電事故。發生越級誤動的情況主要是因?yàn)楸Ｗo(hù)電器選擇不合理和斷路器性能不穩定等原因。由于直流空開的短路特性不合適，在直流系統運行過程中，當?shù)讓佑秒娫O(shè)備出現短路故障時，經常引起上一級直流空開的跳閘，也就是我們說的越級跳閘，從而引起其他饋電線路的斷電事故，使故障進一步擴大，嚴重危及電網的安全運行。為了防止這種越級跳閘事故發生，有必要對直流系統中的各小型直流空開安秒特性安秒特性進行測試，確定在不同短路電流下斷路器的脫扣時間，有效的對小型直流空開安秒特性以及保護等級配合進行分析，從而核對直流系統上下級斷路器之間的級差配合是否合理。

但目前電力系統中使用的小型直流空開的技術指標都是生產廠家在設備出廠時提供的數據。現場檢修維護人員因不具備相應的檢測手段，難以確認小型直流空開安秒特性是否符合要求。而且運行實踐證明，隨著時間的推移，設備的安秒特性也會發生變化，特別是投運3年后，設備的技術指標發生偏移，典型后果是斷路器特性發生變化，從而造成拒動或誤動。

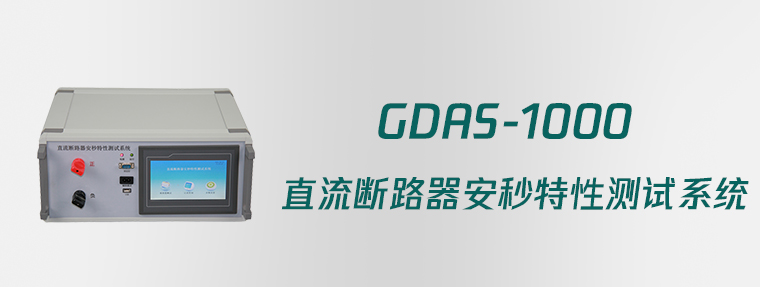

目前國內進行小型直流空開安秒特性檢測的機構和生產廠家用于直流空開安秒特性檢測的設備均為固定設備，如固定的大電流電源、大型負載電阻，體積大、重量大，不便于移動檢測，分析儀表均為常規儀表如電壓表、電流表、示波器等，接線復雜，使用不便，不適應各變電站移動檢測需要。為解決現場對小型直流空開實際特性檢測的問題，我們自行研制了一套適用于電力系統移動使用的直流空開檢測的儀器“直流斷路器安秒特性測試系統”。

該儀器綜合長期現場運行經驗和國內外多項先進技術而推出�？蓪�(shí)現不同容量小型直流空開安秒特性檢測和試驗，能提供1~1000A恒定大電流，通過擴展可以輸出更大電流。能夠

測試不同短路電流下斷路器脫扣時間，從而驗證斷路器安秒特性是否符合要求。本儀器采用最新高速微處理器，配備大屏幕液晶顯示器，現場運行表明：該儀器功能完善、可靠性高、結構簡單，操作方便。

• 電源輸入：220V±20%，頻率50Hz
• 測試電流范圍：5-1000A
• 測試電流紋波系數：小于1%
• 輸出電流穩定性：≤±1%
• 時間記錄范圍：0.001s-1000s
• 最小時間分辨率：0.001s
• 外型尺寸：230mm（寬）×450mm（高）×500mm（深）
• 包括鋁合箱、附件290mm（寬）×530mm（高）×550mm（深）
• 重量：12.5kg 附件 10kg
• 包裝：鋁合金儀表箱
• 不需要任何防護措施,可以直接測試
