1、發電機片間電阻測試儀是用于發電機電樞片電阻檢測的專用設備,可通過對發電電機電樞片間電阻的檢測，可有效檢測換向片與繞組的焊接是否良好，繞組是否有斷路、短路等不良現象。

2、本儀器采用高精度恒流電源，是直流電機生產和維護的首選設備。 直流電機片間電阻的測試，是檢測定子線圈電阻平衡度的有效手段。電力設備預防性試驗規程中，對此試驗有專門規定。片間電阻測試儀，由恒流電源和電壓檢測電路及控制電路組成，輸出電流可調整，電流穩定，電阻數值直接顯示，數據直讀，大大提高測量速度。是原來表頭顯示電壓、電流，再進行人工計算的產品的更新?lián)Q代產品。

本測試儀采用微型單片機控制，人性化漢字界面顯示，其測試電流采用5mA-10A可選，采用液晶顯示測試電流值及測試電阻值，可以打印輸出，該儀器測量準確、性能穩定，操作方便。

突出優勢

• 儀器輸出電流大，且重量輕，輕巧強大，方便攜帶。
• 儀器提供5檔輸出電流選擇，最大可以輸出10A電流。
• 內置超大容量鋰電池，便于現場操作，可連續工作8小時以上。
• 測量范圍寬（0-20KΩ），適用于配電變壓器、互感器、電抗器、發電機、電機等試品，也可用于測量開關、銅排、接觸器、繼電器觸點、金屬導線、電纜附件等試品的測量。
• 菜單簡單友好，顯示數據清晰易讀，陽光下可清晰顯示。
• 具有完善的保護電路，測試線意外斷開或電源中斷，內建完善的放電回路及反電勢保護電路使之具有極強的抗拉弧能力。

供電方式

• 本儀器采用交直流兩用模式。
• 在不插入專用電源適配器時，由內置鋰電池供電；
• 插上專用電源適配器后，自動切換為交流供電模式，并同時給儀器充電。

• 本儀器戶內、戶外均可使用，但應避免雨淋、腐蝕氣體、塵埃、高溫等場所使用。
• 使用本儀器前一定要認真閱讀本手冊。
• 儀器的操作者應具備一般電氣設備或儀器的使用常識。
• 本儀表屬高精密儀表，應避免劇烈振動。
• 對本儀器的維修、維護和調試應由專業人員進行。
• 測試完畢后一定要等放電指示完成后，再關閉電源，拆除測試線。
• 測量無載調壓變壓器，一定要等放電提示結束后，再切換變壓器檔位。
• 在測試過程中，禁止拆卸和移動測試夾和供電線路。

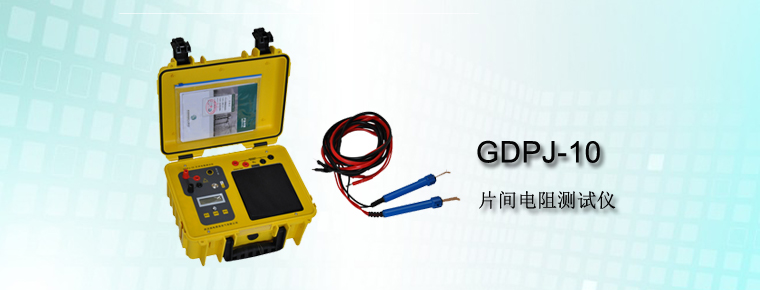

GDPJ-10片間電阻測試儀依據的相關標準如下表所示：

序號	標準名稱
1	GB50150-2006《電氣裝置安裝工程電氣設備交接試驗標準》
2	GB6587-86 《電子測量儀器環境試驗總綱》
3	GB6593-86 《電子儀器質量檢定規則》
4	DL/T845.3-2004《電力行業標準直流電阻測試儀通用技術條件》
5	DL/T596-2005 《電力設備預防性試驗規程》
6	DL/T846-2004 《高電壓測試設備通用技術條件系列標準》
7	GB1094.1-GB1094.6-96 《外殼防護等級》

工作電源		直流：內置12.6V/2.2AH鋰電池（專用電源適配器）
輸出電流		5mA、100mA、300mA、1A、10A（依量程選擇）
量程(電阻量程切換)
10A檔		0～0.1Ω
1A檔		0.03～6Ω
300mA檔		0.1Ω～20Ω
100mA檔		0.3Ω～60Ω
5mA檔		30Ω～20kΩ
準確度	小于1.000kΩ	±(0.2%RD+0.05%FS)
	1.000kΩ或以上	±(0.2%RD+0.1%FS)
最小分辨率		1μΩ
顯示		正顯液晶顯示屏，陽光下可清晰顯示
工作溫度		-10～40℃
環境濕度		≤80%RH，無結露
儲存條件		-20℃~50℃，≤95％RH, 無結露
體積		長315mm×寬240mm×高150mm
主機凈重		2.5Kg（含電池）
