應用背景：

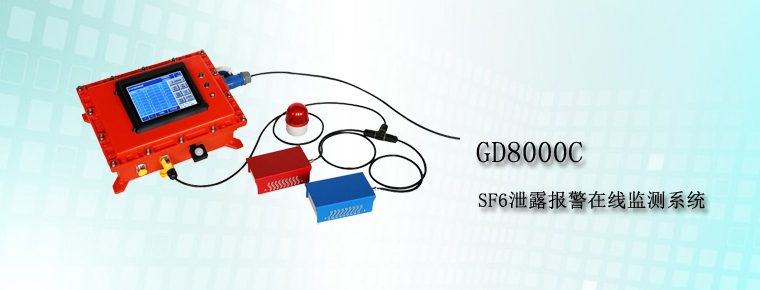

定量泄漏報警系統主要應用在變電站內35KV SF6開關室及500KV、220KV、110KV GIS室，對SF6組合電器設備室環境中SF6氣體泄漏情況和空氣中含氧量進行實時監測。

當發生SF6氣體泄漏時，由于SF6氣體的密度是空氣的5倍多，積累于低層空間，并造成局部缺氧，引起重大事故。本系統采用多組新型高靈敏度進口SF6-O2傳感器及溫、濕度傳感器，當室內SF6及O2的濃度發生微小變化時，傳感器立即能響應這一些變化，哪怕SF6濃度在10ppmv也能有效地監測。傳感器監測的濃度變化量通過變送器，A/D模塊、485通訊模塊及單片機控制轉換成485通訊數字信號，通過現場RS-485總線將信號送至主控制器內，由主控制器進行數據處理和存儲，并判斷是否報警，啟動風機及遠程通訊等功能。

應用范圍：

室內GIS的環境監測

室內SF6開關柜室的環境監測

SF6高純氣體制造

研發用途

• 測試終端傳感器配置靈活，可選配紅外傳感器，電化學傳感器，超聲波傳感器。根據不同的現場可以選擇性適應，較為靈活。
• 10.1英寸觸摸彩色顯示屏，用戶交流方便。
• 工業級ARM主板，配套優秀的OS軟件系統，使產品更為可靠。
• 智能判斷算法，可以去除各種原因引起的傳感器誤報警。
• 智能零位漂移標定，延長了傳感器的使用壽命。
• 人體自動監測功能，當人員到達被監測環境入口時，主機自動探測到人體信號。立即啟動主機并報告監測環境數據。
• 報警數據及通風程序自設定，用戶可以根據規程設置對應的報警數據。
• 防電磁干擾電路設計，保證產品的可靠性。
• 可拓展USB通信、串口通信、無線通信模塊，可實現上位機通信及打印功能。（選配）

• 環境中氧氣含量監測顯示功能。
• 環境中SF6氣體含量監測顯示功能。
• 環境中溫、濕度監測顯示功能。
• 缺氧報警功能。
• SF6氣體含量超標報警功能。
• 定時排風功能。
• 缺氧或SF6含量超標，強制排風功能。
• 人工強制排風功能。
• 上次排風顯示功能。
• 實時顯示各種參數功能。
• 歷史資料查詢功能。
• 支持遠動系統遙測遙信.。
• 獨創的每天自動零點校準功能，自動克服漂移和誤報。
• 巡檢間隔用戶可調�？梢蓹z測點自動加強跟蹤功能。
• 發生報警時，自動開啟風機和聲光報警。
• 用戶可調整SF6、O2的報警參數
• 支持RTU遙測遙信功能。
• 海量報警數據記錄存儲功能,長壽命設計
• 超大彩屏液晶LCD顯示，人性化操作界面。
• 只需增加有限成本，檢測點可擴充一倍，加大檢測密度。
• 寬工作電源設計185～250VAC，防浪泳和雷擊功能。
• 人體感應，自動啟動風機或語音系統
• 顯示比較穩定，很好地解決了數據漂移地問題。
• 可選擇與上位計算機連接，實現遠程監控，并進行事件記錄與歷史事件記錄。
