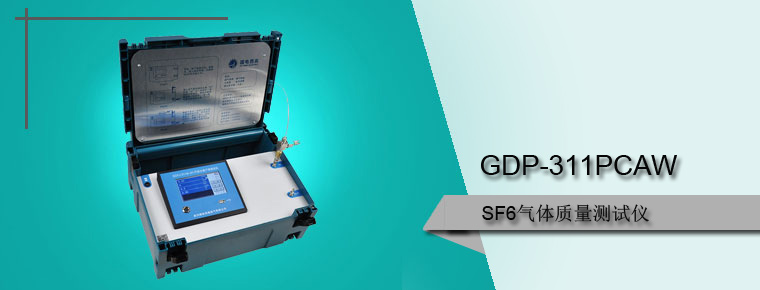

GDP-311PCAW SF6氣體質量分析儀

產品概述
SF6氣體質量測試儀是我公司研制用于現場測試SF6氣體純度,水分,分解產物,CF4氣體含量以及空氣含量的便攜式儀表。其核心器件采用歐洲傳感器公司生產的紅外原理(NDIR)SF6氣體純度測試傳感器用于測試SF6氣體的純度,芬蘭維薩拉生產的阻容傳感器作為微量水分分析傳感器,德國Smartgas公司生產的紅外原理(NDIR)傳感器作為SF6氣體分解物CF4氣體測試的感應原件,空氣傳感器采用itg技術,配合意法半導體專業硬件芯片及優秀的軟件算法,誕生了我公司全新一代的SF6氣體質量測試儀。
SF6氣體質量測試儀為用戶提供合理,高效的SF6氣體分析手段。儀器設計美觀合理,儀表材質優良。整體設計為組合方案。運輸和攜帶方案可兼容我公司全系列SF6氣體分析設備。本產品適合任何自然環境現場使用。
應用范圍- 電力用SF6氣體分析
- SF6氣體鋼瓶氣質量檢測
- 回收再利用SF6氣體質量檢測
- 高純氣體制造
- 半導體工業干氣供應
- 研發用途
技術特點
- 全進口高精度傳感器,帶自校驗功能,確保SF6純度,水分,CF4及空氣的檢測數據全年穩定可靠。
- 全通道高分子材料設計,器件采用樂可利、康茂盛、世偉洛克產品,保證無掛壁現象,保證測試速度。
- 采用無油不銹鋼體調節閥,確保檢測數值的精確度。
- 先進的軟件算法,提升了進口傳感器的測試精度。
- 組合式機箱配置方案,用戶可輕松組合相關儀器和附件。實現整體打包攜帶,使用戶擁有更加輕松的使用體驗。
- 開機即可進行檢測,無需震蕩過程。
- 溫度折算與壓力數據矯正。
- 模糊計算技術。
- 大功率鋰電電源系統,可實現交直流雙重供電。無需現場交流電源。鋰電池供電在無需外接電源的情況下持續工作8小時以上。
- 防電磁干擾電路設計,保證產品的可靠性。
- 大容量存儲器,可實現1000組數據的存儲功能。
- 純度測量為全量程0.5%測量精度,可以應用于高濃度SF6氣體測量,也可用于70%含量SF6氣體測量。
- 最佳測試流量區域顯示,使用者可以直觀快速的調整氣體流量。縮短測試時間。
- 進氣口采用微型自封接頭設計,斷開氣路時被測氣路不會發生泄漏。
技術參數
SF6純度檢測部分 | 測量方式 | 紅外(NDIR)測量原理(歐洲傳感器公司NDIR系列傳感器) |
使用環境溫度 | -20℃~+60℃ | |
測量范圍 | 0~100% | |
響應時間 | [90%]60s | |
測量誤差 | 優于±0.5%FS | |
重復性誤差 | ±0.5% | |
分辨率 | 0.01% | |
顯示單位 | % | |
SF6微量水分檢測部分 | 測量方式 | 阻容測量原理(芬蘭維薩拉DMT系列傳感器) |
使用環境溫度 | -20℃~+60℃ | |
測量范圍 | -80℃~+20℃(當露點溫度低于0℃,傳感器輸出為霜點) | |
響應時間 | 63%[90%] +20→-20℃ Td 5s[45s] -20→-60℃ Td 10s[240s] | |
測量誤差 | 優于±1℃ | |
重復性誤差 | ±0.5℃ | |
分辨率 | 0.01℃ | |
顯示單位 | ℃,ppm,℃P20(帶有環境20℃的露點換算值) | |
CF4氣體檢測部分 | 測量方式 | 紅外(NDIR)測量原理(德國Smartgas公司NDIR系列傳感器) |
使用環境溫度 | -20℃~+60℃ | |
測量范圍 | 0-1000PPmv | |
測量誤差 | ±5PPmv(FS) | |
重復性誤差 | ±2PPmv | |
分辨率 | 0.1PPmv | |
顯示單位 | PPmv | |
分解產物參數 | H2S | 1~200PPmv |
SO2 | 1~100PPmv | |
CO | 1~500PPmv | |
HF | 1~50PPmv | |
靈敏度 | 0.5PPmv | |
Air空氣檢測部分 | 測量方式 | 氧化鋯(德國itg公司NDIR系列傳感器) |
使用環境溫度 | -20℃~+60℃ | |
測量范圍 | 0-100% | |
測量誤差 | ±0.5%(FS) | |
重復性誤差 | ±0.2% | |
分辨率 | 0.01% | |
顯示單位 | % | |
氣體流量 | 400~600ml/min | |
流量顯示 | 0~1000mL進口數字流量計 | |
樣氣壓力 | ≤1MPa | |
環境濕度 | 90%RH | |
測量數值影響 | 壓力與流量無影響 | |
電源 | 交直流兩用(8小時以上的電池使用時間)、交流時:220VAC±10%,50Hz |
