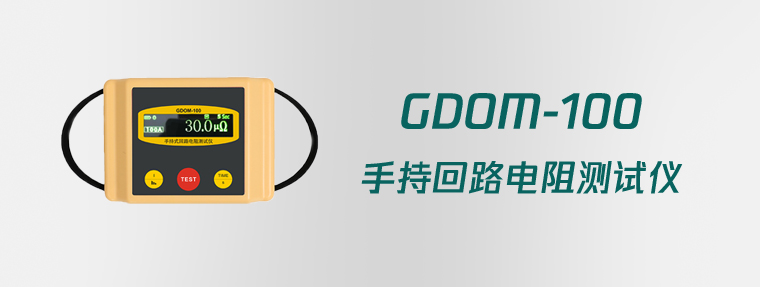

斷路器（以下簡稱開關）導電回路的導電性能的好壞，對保障開關的安全運行具有重要作用。導電性能的優劣可以通過導電回路電阻的大小反映出來。因此IEC標準及制造廠都規定應測量回路電阻，并且對各種形式的開關的回路電阻有明確規定指標。一般過去使用雙臂電橋。由于電橋的電壓，電流都比較小，當開關的動靜觸頭之間有雜質或表面有氧化等，測試的數據分散性就較大。同時電橋的抗干擾性差，因此國家標準規定必須使用100A以上直流電流進行測試。回路電阻測試儀是我公司為適應GB50150-2006和DL/T845.4-2004規程要求開發的測試儀器，廣泛適用于各種電器開關的接觸電阻、回路電阻及電纜電線、焊縫接觸電阻的測量。
功能特點
1.手持便攜式設計，體積小、重量輕、無需額外供電，適合戶外移動作業。
2.整機由高速芯片控制，自動化程度高，操作簡單。
3.內置鋰電池供電，支持快充模式。
4.具備自動測量功能，自動檢測接線狀態。
5.輸出電流大可達100A，測量次數多，測試速度快，測量精度高。
6.OLED液晶屏，無視覺死區，顯示更清晰。
7.保護功能齊全，具有過流、短路、過熱及電池過放保護功能。
8.自帶掉電存儲功能，可存儲100組歷史測試數據，可隨時查閱。
9.語音播報功能，測試完畢后自動播報測量結果。
10.配備藍牙接口（選配），支持BLE4.0協議藍牙傳輸，適配微信小程序等。

主要性能指標
測試電流 50A/100A可調
量程 10uΩ~10mΩ（50A）；10uΩ~5mΩ（100A）
最小分辨率 0.1μΩ
測量時間 1s/5s/10s/30s/60s可選（依檔位決定）
測量精度 ±（示值×0.5%+0.2μΩ）
測量次數 ≥400次（100A/1mΩ/1s模式，滿電量）
數據存儲 自動存儲數據，最多可存儲100組歷史數據，支持查閱
系統保護
過流及短路保護：330A門限，5ms快速切斷
過熱保護：電池過熱及功率器件保護，門限：70°
電池過放保護：電池低于三格電量將禁止100A以上輸出測試，電池低于一格電量將進入電池保護模式，禁止所有測試，測試過程中電池過放將自動停機，以延長電池壽命
電池過流保護：軟件內置電池過流保護曲線，當負載過大或者測試時間過長將自動限制輸出電流至合適值，以延長電池壽命
人機交互 支持一鍵開關機、測量；OLED顯示；語音播報
高級應用 BLE4.0藍牙打印機（選配）
供電、重量及外形尺寸
供電方式 內置鋰電池供電，支持快充模式
主機外殼 絕緣ABS材質耐氧化
主機重量 不大于1.2kg
主機尺寸 155mm（長）×110mm（寬）×70mm（高）
