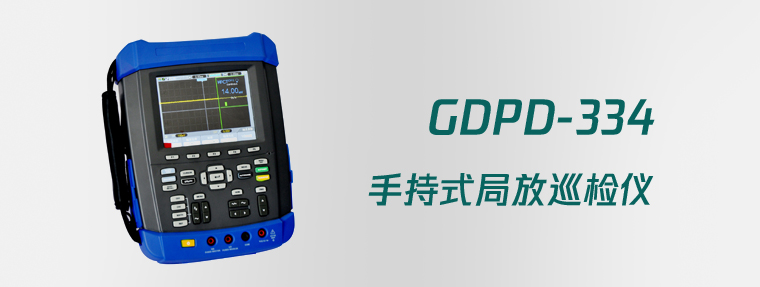

GDPD-334手持式局放巡檢儀是我公司技術人員根據多年電纜局放檢測經驗，適用于對電纜的局部放電在線檢測及定位。

該系統配備高頻電流互感器、局部放電定位探測器和聲磁傳感器來采集電纜內部局部放電信號。系統采用多級檢波降頻技術來降低放電信號的頻率，同時采用高速AD轉換電路完成信號的數字化，并通過數字信號處理、自適應濾波等干擾信號處理方式保證了檢測測數據的可靠性。通過采集電纜內局部放電產生的地電波信號及超聲波信號可對電纜運行狀態進行快速帶電檢測。該儀器可在電纜運行狀態下進行安裝檢測，對電纜正常運行沒有任何影響，便于工作人員及時對電纜的運行狀態進行評估，大大提高電纜運行的可靠性、安全性和有效性。

適用范圍
適用于局部放電在線檢測及定位。
使用環境
環境溫度：-10～55℃。
環境相對濕度：0～90%。

技術參數
1儀器測量參數要求
1）高頻電流互感器
檢測頻帶10kHz～30MHz
信號傳輸方式50Ω同軸電纜
檢測靈敏度10pC
2）局部放電定位探測器
測量方式非接觸式
信號傳輸方式光纖
測量信號超聲信號、電信號
3）聲磁傳感器
測量方式非接觸式
信號傳輸方式光纖
測量信號超聲信號、磁信號
2設備技術指標
檢測帶寬：10～100MHz
測量范圍：0～80dB
外殼：單色塑料防護套
顯示器：高清彩色TFT液晶顯示
主機體積：185x110x35mm
重量：0.4kg
連接器及充電口：miniUSB接口
電源：內置式可充電鋰電池，電池電壓低或長時間內不按鍵操作時自動關機
