容性套管是電力變壓器的關鍵設備之一，介質損耗及等值電容參數是衡量容性設備絕緣狀況的一項重要指標。通過對容性設備的泄漏電流、等值電容、介質損耗進行實時在線監測，可實現對高壓電氣設備的絕緣狀況進行實時監測；同時，通過分析監測數據可及時發現容性套管潛在的故障并為狀態檢修提供重要的數據依據，為電力系統安全、可靠、穩定、經濟的運行提供強力、可靠的保證，為運行檢修人員提供可靠的設備絕緣信息和科學的檢修依據，從而達到減少事故發生，延長檢修間隔，減少停電檢修次數和時間，提高設備利用率和整體經濟效益的目的。

本裝置技術參數完全滿足或優于以下國家、企業標準和規定：

《變電設備在線監測裝置檢驗規范第1部分：通用檢驗規范》Q/GDW540.1-2010

《變電設備在線監測裝置檢驗規范第3部分：電容型設備及金屬氧化物避雷器絕緣在線監測裝置》Q/GDW540.3-2010

應用范圍

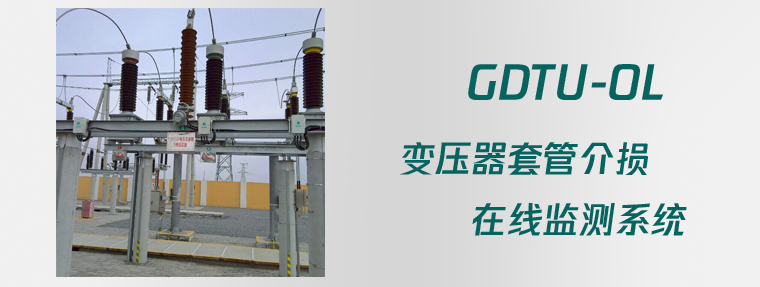

容性套管在線監測系統適用于110kV及以上變壓器套管的在線運行狀態監測，每臺監測裝置實現對一組套管（A、B、C）進行在線狀態監測。

系統結構

容性套管在線監測系統由容性套管在線監測裝置、高低頻一體化傳感器、母線電壓在線監測裝置以及監測主機/IED四種單元裝置組成：

1.在線監測主機，用于對所有監測單元控制、數據管理、數據存儲、數據通信等；

2.容性設備監測裝置，用于采集容性套管的泄漏電流；

3.母線電壓監測裝置，用于采集容性套管所在母線的三相電壓；

4.高低頻一體化傳感器，用于容性套管末屏電流取樣；

容性套管在線監測系統采用先進的分層分布式結構，應用總線控制技術和模塊化設計原理，使系統的抗干擾性能、測量的準確性和穩定性都得到了很大的提高，滿足了工業現場實用要求。

系統特點

采用高精度有源傳感器，根據被測電流大小自動選擇放大倍數，實現高精度測量；

采用動態相量補償算法，實現高精度測量信號分析；

采用數字濾波算法，摒除模擬濾波器帶來的“零漂問題”；

采用分布式測量結構，即就地測量、數字傳輸；

可帶電安裝，即不需要主設備停電安裝，方便、快捷的接入系統。

技術參數：
