· 適用于電纜對地絕緣故障的快速準確定位，（帶電）路徑查找，深度定位；

· 以電磁感應法為基礎加以通訊原理的應用設計而成；

· 儀器顯示直觀明了，容易判斷電纜地下位置及故障點；

· 既可用于查找電纜（帶電或不帶電）路徑，又可用于尋找直埋電纜故障。

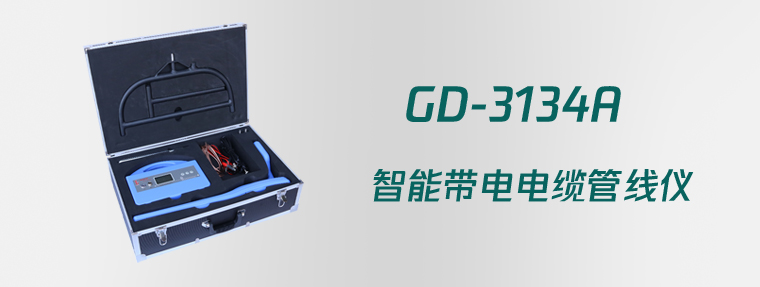

GD-3134A改變了傳統的電纜故障定位概念，不需高壓試驗裝置，不需使用交流電源，不需分析波形，接線簡單明了，使用方法一學即會。
過去我們查找電纜路徑，必須將電纜停電測試，而有些運行電纜不可能停電，使用GD-3134A可以輕松解決帶電電纜路徑查找的問題。GD-3134A還可直接查找50Hz帶電電纜的路徑。

功能特點：
全數字式定位儀，顯示清晰，定位可靠
便攜輕巧、使用方便、查找快捷
內置
充電電池，測試時不需市電
具有電纜埋深顯示、電流顯示
大屏液晶圖形顯示、測試中不需耳機
內置歐姆表可測量電纜環路電阻
具有電纜定位和故障查找兩種功能
可以找到高達2MΩ的對地絕緣故障
具有背光功能適應夜間操作



技術參數：

1、接收機 工作頻率：低頻、中頻，高頻，射頻  50HZ 天線模式：波谷法（豎直線圈）、波峰法（水平線圈） 聲音指示：隨信號強度變化的調頻音調 電流指示：顯示被測電纜的有效電流值(單位：mA) 工作溫度：-10°C——+55°C 電池型號：可充電電池 電量指示：圖形顯示 電池壽命：連續工作>8小時：間斷工作 >16小時 尺寸大�。�70×20×11CM 重    量：3公斤（帶電池） 信號強度表示：梯形圖、數字量程0——999 增益控制：手動調節   動態范圍為100db 探測深度：最大探測不小于10米 最大探測距離：直連法時絕緣良好的電纜最大可達15KM 深度測量：按深度鍵  三位數字顯示，最大可測深達2.5米 精   度：低頻：±（1—5）%≤2.5米  射頻：±（5—12）%≤2.5米 取決于現場環境、非同心線的形狀、鄰近管線的數目以及土壤的返回電流 2、發射機 工作頻率：低頻、中頻，高頻，射頻 工作模式：直連法、耦合法、感應法 匹配負載：5歐姆—3000歐姆 阻抗顯示：五位數字 過熱過流：自動保護 功率輸出：低擋、中檔、高擋 電池類型：8節一號堿性電池 電池壽命：連續工作4小時至8小時取決于使用時的頻率、輸出功率                間斷工作6小時至10小時取決于使用時的頻率、輸出功率 工作溫度：-10°C—55°C 尺寸大�。�16×16×39CM 重    量：4公斤（含電池）
