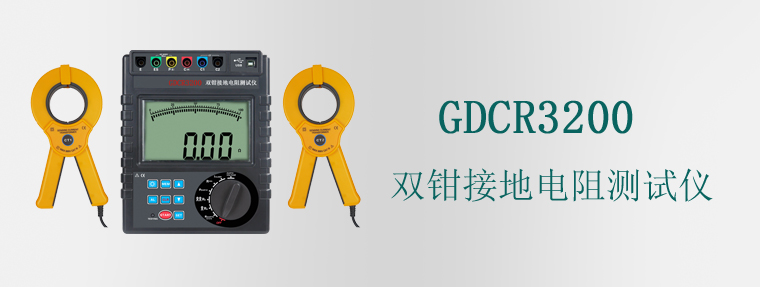

GDCR3200雙鉗接地電阻測試儀
直流電阻的測量是變壓器、互感器、電抗器、電磁操作機構等感性線圈制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門預防性試驗的必測項目，能有效發現感性線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患。在通常情況下，用傳統的方法（電橋法）測量變壓器繞組以及大功率電感設備的直流電阻是一項費時費工的工作。為了改變這種狀況，縮短測量時間以及減輕測試人員的工作負擔，本公司開發了直流電阻快速測試儀。
該儀器采用全新電源技術，具有體積小、重量輕、測試量程寬、抗干擾能力強、保護功能完善、大屏彩色液晶顯示等特點。整機由單片機控制，自動完成自檢、數據處理，具有自動放電和放電指示功能。儀器測試精度高，操作簡便，可實現直阻的快速測量。
功能特點：
1.精密4線法、3線法、簡易2線法、選擇法、雙鉗法接地電阻測量，土壤電阻率、接地電壓，接地線漏電流、交流電流、直流電阻測量。
2.導入FFT(快速傅立葉變換)技術、AFC(自動頻率控制)技術，具有獨特的抗干擾能力和環境適應能力，重復測試一致強。
3.主機超大LCD顯示，白屏背光，棒圖指示，一目了然。
4.報警功能。數據存儲功能。
5.數據上傳功能，存儲數據可上傳電腦，保存打印。
技術參數：
|
二三四線法測量接地電阻 （R） |
測量范圍：0.00Ω～30.00Ω 分辨力：0.01Ω 精度：±2%rdg±3dgt | ||
|
測量范圍：30.0Ω～300.0Ω 分辨力：0.1Ω 精度：±2%rdg±3dgt | |||
|
測量范圍：300Ω～3000Ω 分辨力：1Ω 精度：±2%rdg±3dgt | |||
|
測量范圍：3.00kΩ～30kΩ 分辨力：10Ω 精度：±4%rdg±3dgt | |||
|
選擇法測量接地電阻（R） |
測量范圍：0.00Ω～30.00Ω 分辨力：0.01Ω 精度：±2%rdg±3dgt | ||
|
測量范圍：30.0Ω～300.0Ω 分辨力：0.1Ω 精度：±2%rdg±3dgt | |||
|
測量范圍：300Ω～3000Ω 分辨力：1Ω 精度：±2%rdg±3dgt | |||
|
雙鉗法測量接地電阻(Re) |
測量范圍：0.01Ω～0.99Ω 分辨力：0.01Ω 精度：±10%rdg±5dgt | ||
|
測量范圍：1.0Ω～29.9Ω 分辨力：0.1Ω 精度：±10%rdg±5dgt | |||
|
測量范圍：30Ω～100Ω 分辨力：1Ω 精度：±10%rdg±5dgt | |||
|
接地電壓 |
|||
|
交流電流 |
測量范圍：0.00mA～600.0A 分辨力：0.00mA 精度：±2%rdg±3dgt | ||
|
土壤電阻率(ρ) |
測量范圍：0.00Ωm～99.99Ωm 分辨力：0.01Ωm |
精度：根據R的測量精度而定 (ρ=2πaR；a:1 m～100m；π=3.14) | |
|
測量范圍：100.0Ωm～999.9Ωm 分辨力：0.1Ωm | |||
|
測量范圍：1000Ωm～9999Ωm 分辨力：1Ωm | |||
|
測量范圍：10.00kΩm～99.99kΩm 分辨力：10Ωm | |||
|
測量范圍：100.0kΩm～999.9kΩm 分辨力：100Ωm | |||
|
測量范圍：1000kΩm～9000kΩm 分辨力：1kΩm | |||
|
測量方法 |
二三四線法測量：變極法，測量電流20mA Max |
測試電流 |
＞20mA（正弦波） |
|
選擇法測量：變極法，測量電流20mA Max |
開路測試電壓 |
AC 40V max | |
|
雙鉗法測量：互感測量法，測試電流1mA Max |
測試電壓波形 |
正弦波 | |
|
土壤電阻率：四極法(溫納法) |
數據存儲 |
2000組 | |
|
對地電壓：平均值整流(P(S)-ES接口間) |
數據保持 |
保持?jǐn)?shù)據時“HOLD”符號指示 | |
|
交流電流：鉗形電流互感器測量 |
數據查閱 |
查閱數據時“READ”符號指示 | |
|
測試頻率 |
128Hz/111Hz/105Hz/94Hz(AFC) |
溢出顯示 |
超量程溢出時“OL”符號指示 |
|
電磁特性 |
IEC61326(EMC) |
自動關機 |
開機15分鐘后自動關機 |
|
儀表尺寸 |
高寬厚：215mm×178mm×83mm |
LCD尺寸 |
128mm×75mm； LCD顯示域：124mm×67mm |
|
質 量 |
約5.8kg(含包裝) | ||
|
電流鉗 |
鉗口尺寸：φ50mm，電流鉗連接線長：2M | ||
|
電極間距范圍 |
可設定1m～100m | ||
|
電 源 |
DC 9V 堿性干電池 LR14 1.5V 6節 | ||
|
工作電流 |
待機：約45mA(背光關閉25mA)，測量：約100mA(背光關閉) | ||
|
測試線 |
紅色20m，黑色20m，黃色10m，綠色10m，紅色1.6m，黑色1.6m各1條（共6條） | ||
|
輔助接地棒 |
4根：φ9mm×230mm | ||
|
USB接口 |
具有USB接口，軟件監控，存儲數據可以上傳電腦，保存打印 | ||
|
干擾測試 |
自動識別干擾信號，干擾電壓高于5V時“NOISE”符號指示 | ||
|
輔助接地測試 |
具有輔助接地電阻值測試功能0.00kΩ～30kΩ(100R+rC<50kΩ，100R+rP<50kΩ) | ||
|
報警功能 |
測量值超過報警設定值時，“嘟—嘟—嘟—”報警提示 | ||
|
電池電壓 |
當電池電壓降到約7.5V時，電池電壓低符號“ | ||
|
過載保護 |
測量接地電阻：C(H)-E、P(S)-ES各端口間AC 280V/3秒 | ||
|
隨機附件 |
儀表：1件；電流鉗：2件；接地針：4件；測試線：6件；USB通訊線：1根；電池LR14：6節； | ||
”顯示，提醒更換電池-
