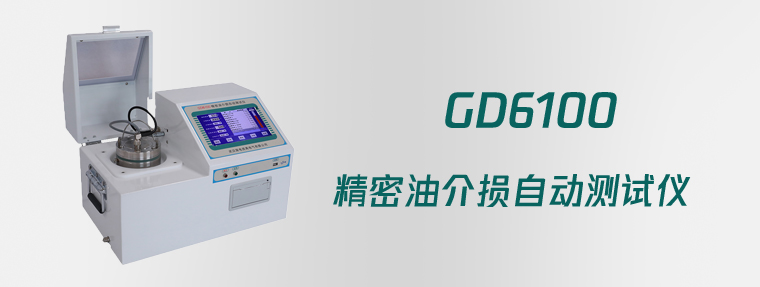

GD6100 精密油介損自動測試儀
產品概述
執行標準：GB5654-85
GD6100 一體化精密油介損測試儀是用于絕緣油等液體絕緣介質的介質損耗角的高精密儀器.一體化結構.內部集成了介損油杯、溫控儀、溫度傳感器、介損測試電橋、交流試驗電源、標準電容器等主要部件.其中加熱部分采用了較為先進的高頻感應加熱方式.該加熱方式具備油杯與加熱體非接觸、加熱均勻、速度快、控制方便等優點.
交流試驗電源采用AC-DC-AC轉換方式,有效避免市電電壓及頻率波動對介損測試準確性影響,即便是發電機發電,該儀器也能正確運行.內部標準電容器為SF6充氣三極式電容,該電容的介損及電容量不受環境溫度,濕度等影響,保證儀器長時間使用后仍然精度一致.儀器內部采用全數字技術,全部智能自動化測量,配備了大屏幕液晶顯示,全中文菜單,每一步都有中文提示,測量結果可以打印輸出。
產品特點
- 先進的高頻感應加熱方式，加熱均勻、速度快、控制方便。
- 采用全數字技術,全部智能自動化測量。
- 大屏幕液晶顯示,全中文菜單 ,測量結果可以打印輸出。
產品參數
| 1 | 使用條件 | -15℃∽40℃RH ＜ 80% | |
| 2 | 電源 | AC220V±10% 頻率無限制 | |
| 3 | 交流高壓輸出 | 400V∽2200V±2% 每隔 100V50VA | |
| 4 | 直流高壓輸出 | 200V∽600V±2% | |
| 5 | 溫控感應爐 | 最大功率 500W | |
| 6 | 溫度控制范圍 | <100℃ | |
| 7 | 溫度控制誤差 | ±0.5℃ | |
| 8 | 溫度測量分辨率 | 0.1℃ | |
| 9 | 控溫時間 | 室溫到 90℃ 小于 20min | |
| 10 | 測量范圍 | tgδ Cx R | 無限制 15PF-300PF 10M-20T |
| 11 | 分辨率 | △tgδ ： △Cx ： △Rx ： |
0.001% 0.01pF 0.01 |
| 12 | 精度 | △tgδ ： △Cx ： △Rx ： |
±( 讀數 *0.5%+0.020%) ±( 讀數 *0.5%+0.5PF) ± 讀數 *10% |
| 13 | 相對介電常數 | εr | 根據 Cx 自動計算，精度同 Cx |
| 14 | 體積電阻率 | ρ | 根據 Rx 自動計算，精度同 Rx |
| 15 | 外形尺寸 | 450 （ L ） ×310 （ W ） ×360 （ H ） | |
| 16 | 重量 | 18Kg | |
