執行標準:DL474.3-92 GB5854

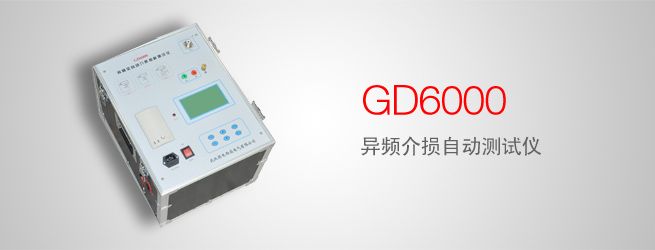

GD6000型異頻全自動介質損耗測試儀是發電廠、變電站等現場或?qū)嶒炇覝y試各種高壓 電力設備介損正切值及電容量的高精度測試儀器。儀器為一體化結構，內置介損 測試電橋，可變頻調壓電源，升壓變壓器和SF6 高穩定度標準電容器。測試高壓 源由儀器內部的逆變器產生，經變壓器升壓后用于被試品測試。頻率可變?yōu)?5Hz 或55Hz，55Hz或65Hz，采用數字陷波技術，避開了工頻電場對測試的干擾，從根 本上解決了強電場干擾下準確測量的難題。同時適用于全部停電后用發電機供電 檢測的場合。該儀器配以絕緣油杯可測試絕緣油介質損耗。

• 超大液晶中文顯示

  儀器配備了大屏幕（105mm×65mm）中文菜單界面，屏顯分為左右兩部分，左 邊為功能菜單區，右邊為相關狀態信息提示，每一步都非常清楚，操作人員不需 要專業培訓就能使用。一次操作，微機自動完成全過程的測量，是目前非常理想 的介損測量設備。

• 海量存儲數據

  儀器內部配備有日歷芯片和大容量存儲器，能將檢測結果按時間順序保存， 隨時可以查看歷史記錄，并可以打印輸出；

• 多種測試模式

  儀器能夠分別使用正接法、反接法、CVT自激法等多種方式測試。

• 高速采樣信號

  儀器內部的逆變器和采樣電路全部由數字化控制，輸出電壓連續可調。

• 多重保護安全可靠

  儀器具備輸入電壓波動、輸出短路、過壓、過流、溫度等多重保護措施，保 證了儀器安全、可靠。儀器還具備接地檢測功能 ，確保不接地設備不允許升壓。

1	使用條件	-15℃∽40℃	RH＜80%
2	抗干擾原理	變頻法
3	電 源	AC 220V±10%	允許發電機
4	高壓輸出	0.5KV∽10KV	每隔0.1kV
		精 度	2%
		最大電流	200mA
		容 量	1500VA
5	自激電源	AC 0V∽50V/15A	45HZ/55HZ
6	分 辨 率	tgδ: 0.001%	Cx: 0.01pF
7	精 度	△tgδ:±(讀數*1.0%+0.040%)
		△C x :±(讀數*1.0%+1.00PF)
8	測量范圍	tgδ	無限制
		C x	15pF ＜ Cx ＜ 300nF
			10KV	Cx ＜ 40 nF
			5KV	Cx ＜ 150 nF
			1KV	Cx ＜ 300 nF
		CVT測試		Cx ＜ 300 nF
10	外型尺寸	430（L）×330（W）×330（H）
11	存儲器大小	80 組
12	重 量	28 Kg
