執行標準：DL/848.2-2004

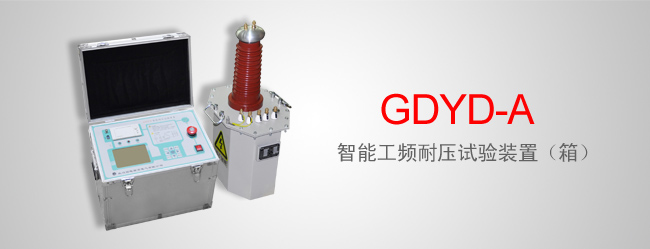

GDYD-A智能工頻耐壓試驗裝置（臺），是由試驗變壓器和耐壓試驗操作臺組成，可用于變壓器耐壓測試，電纜耐壓試驗，等各種電氣設備的耐壓絕緣試驗。

工頻耐壓試驗裝置是根據國家最新電力行業標準而設計的、性能先進的智能耐壓試驗設備，用于對各種電器產品、電氣元件、絕緣材料等進行規定電壓下的絕緣強度試驗，以考核產品的絕緣水平，發 現被試品的絕緣缺陷，衡量過電壓的能力。廣泛應用于電工制造部門、電力運行部門、科研單位和高等院校。


氣體式試驗變壓器重量輕，無油污染，不受氣候變化，做大容量相對重量更輕。電暈極小，現場搬運勿需靜止即可做試驗，使用壽命長，勿需維修，滅弧性能好，是做局放試驗的首選。注意不能倒置， 有輕微漏氣的可能，不過sf6在不電解，低濃度下是無毒害氣體。
▪5KVA以下容量配箱式升壓控制裝置
▪10KVA以上容量配臺式升壓控制裝置
▪50KVA以上容量配柜式升壓控制裝置


油式試驗變壓器，散熱好，絕緣好，可做大容量，相對便宜。不能倒置，漏油會污染環境。做大容量相對重量較重。
▪5KVA以下容量配箱式升壓控制裝置
▪10KVA容量配臺式升壓控制裝置
▪50KVA以上容量配柜式升壓控制裝置


干式試驗變壓器，能做到的容量不大，相對重量最輕，搬運方便，但散熱性差，維修成本高，壞了基本報廢。我司干變只做箱式和臺式
▪5KVA以下容量配箱式升壓控制裝置
▪10KVA容量配臺式升壓控制裝置

• 全天候超大LCD

  320×240液晶顯示器(日光下可見)、高速熱敏打印機,試驗結果可查看和打印。

• 試驗全過程同屏顯示

  高低壓電壓、電流四路測量方式，可實時監測高低壓電流、電壓值。同屏劃分為電壓電流動態顯示區、設置數據區、狀態信息顯示區、結果顯示區，讓試驗過程 一目了然。

• 高速采集信號

  采用高精度傳感器和高性能14位AD采集芯片，可自動捕捉峰值電壓、電流，便于做擊穿試驗。

• 智能化操作全過程

  任選自動及手動操作、交直流耐壓方式或串級耐壓方式，任意設定輸出電壓、高低壓電流上限和計時時間。

• 系統診斷分析功能

  系統具有耐壓試驗自動診斷分析功能，易于發現試品擊穿、閃絡等故障及幫助解決問題。

• 全面保護功能

  完善的過壓、過流保護，設定值上限保護。逼近式調壓算法，到達設定電壓后自動計時，計時結束后自動降壓回零。在顯眼位置增設“緊急�！保囼�(yàn)過程中可隨時切斷電源。

• 系統幫助功能界面

  進入功能界面后，可以選擇 “時鐘設置”、“注意事項”、 “接線示意圖”等界面�？稍O(shè)置時鐘的時間，為打印報表提供時間依據；可為用戶提供一些操作規范和安全注意事項；可方便用戶根據接 線示意圖正確接線。

• 雙重過流保護，測試更安全

  超過設定高低壓電流任一電流時自動切斷電壓輸出，降壓回零，并發聲光報警。

• 安全零位檢測

  具有回零檢測功能，回零確定后方可進行下一步操作，安全可靠。

• 適用局放試驗

  可與無局放試驗變壓器配合，作為局放系統的操作部分，系統局放小于5pc.

• 絕緣阻抗檢測功能

  具有絕緣阻抗檢測功能，直接反映被試品絕緣強度。

• 超強適應能力

  精良的軟硬件抗干擾設計，多種抗干擾手段，適應惡劣電磁環境。

• 強大的擴展功能
  • 可選配接地檢測功能，試驗開始前確定安全接地后方能升壓。
  • 可預留門連鎖、警燈、警鈴等接口，滿足不同客戶需求。
  • 可選配遠程通信、外接分壓器校驗接口等
  • 可選配預設不少于兩個電壓和時間點，系統可根據預設電壓自動升、降壓過程并保持時間。

技術指標

• 工作電源: AC220V/380V±10%
• 工作頻率: 50Hz±1
• 電壓范圍: 0~1000kV（根據用戶可選）
• 容量范圍: 0~1000kVA（根據用戶可選）
• 電壓精度: ≤1.0% (F.S)
• 電流精度: ≤1.0% (F.S)
• 計時范圍: 0-999s
• 環境溫度: -20℃~+50℃
• 環境濕度: 不大于85%RH
• 海拔高度: ＜1000m
• 儲存溫度： -25℃ ~ +55℃

主要產品

• 手動耐壓操作臺
• 手動耐壓操作箱
• 智能耐壓操作箱

主要設備配件

• 高壓濾波電容
• 限流電阻
• 保護球隙
• 絕緣支架
• 微安表
• 分壓器
• 放電棒
• 油杯

試驗變壓器參數：

規格	容量 KVA	低壓側		高壓側		測量 變化	6 分鐘 溫升 ℃	阻抗 電壓 ％	空載 電流 ％	質量 Kg	外形尺寸 長 Х 寬 Х 高 mmХmmХmm
		電壓 V	電流 A	電壓 KV	電流 mA
10/50	10	200	50	50	200	500	50	10	<4	60	260Х375Х750
15/50	15	400	37.5	50	300	500	50	8	<4	70	270Х420Х800
20/50	20	400	50	50	400	500	50	8	<4	85	285Х440Х820
30/50	30	400	75	50	600	500	50	8	<4	100	295Х386Х840
50/50	50	400	125	50	1000	500	50	8	<4	120	320Х416Х910
10/100	10	200	50	100	100	1000	50	10	<4	65	350Х475Х1300
15/100	15	400	37.5	100	150	1000	50	8	<4	85	510Х390Х1320
20/100	20	400	50	100	200	1000	50	8	<4	100	540Х400Х1340
30/100	30	400	75	100	300	1000	50	8	<4	110	560Х410Х1360
50/100	50	400	125	100	500	1000	50	8	<4	125	600Х460Х1410
10/150	10	200	50	150	66.7	1500	50	10	<4	90	265Х380Х1750
15/150	15	400	37.5	150	100	1500	50	8	<4	100	510Х390Х1800
20/150	30	400	50	150	133	1500	50	8	<4	110	540Х415Х1800
30/150	30	400	75	150	200	1500	50	8	<4	125	560Х430Х1800
50/150	50	400	125	150	333	1500	50	8	<4	140	640Х490Х1850

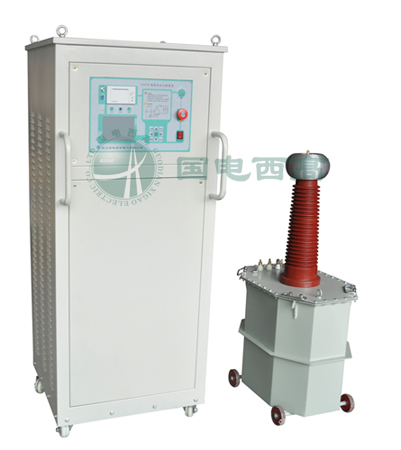

柜式工頻耐壓試驗裝置
