執行標準： DL/T810-2002 DL/T864-2004

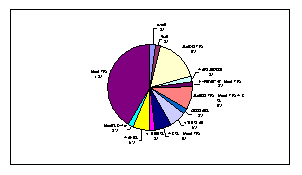

據統計，復合絕緣子的憎水性喪失占復合絕緣子故障的43%以上，因此對復合絕緣子的憎水性監測十分重要。現有的測試方法存在測試主觀性大，現場無法大規模開展等弊端。GD-810 憎水性監測系統是由機器視覺的圖像識別系統和工業級超高清晰CCD圖像自動采集系統、霧化水噴淋自動控制系統組合設計出的一種專家測試系統。

硬件特點：

• 測量裝置整合；
• 自動遙控控制；
• GPS定位，可與電子地圖無縫鏈接；
• 濾鏡和液體著色劑，在硬件上防止光線干擾影響；
• 高清晰工業級CCD圖像采集系統；
• 便攜式抗干擾設計，可帶電測試。

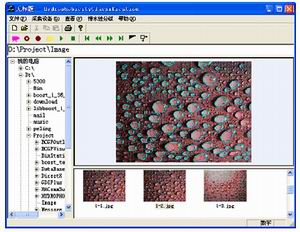

圖像識別技術：

• 基于梯度的自適應濾波；
• 二維熵門限法水珠分割；
• 水珠邊界的自動搜索跟蹤；
• 冗余信息的刪除；
• 基于人工智能的圖像區域分割。

特征量提�。�

• 基于中心矩的特征量提取；
• 基于傅里葉描述子的幾何特征提��；
• 基于共生矩陣的特征提取；
• 基于不變矩的特征提取；
• 紋理特征提取。

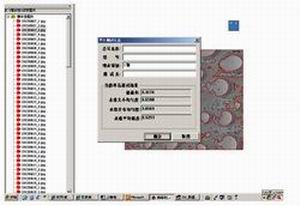

專家系統分級模塊：

• 分類模塊：scale模塊；training模塊；predicting模塊
• 基于Support Vector Machine數據分類
• Sequential minimal optimization優化最小算法
• 增量學習算法

光傳感器現場污穢度自動記錄系統介紹



基本原理:

光傳感器測量鹽密灰密是基于介質光波導中的光場分布理論和光能耗損耗機理。在石英棒上無污染時，由光波導中的基模和高次模共同傳輸光能量，其中絕大部分光能在光波導的芯中傳輸，但有少部分光能將沿芯包界面的包層傳輸，光波傳輸過程中光的損耗很小。當石英玻璃棒上有污染時，由于污染物改變了高次模及基模的傳輸條件；同時，污染粒子對光能的吸收和散射等產生光能損耗；光傳感器對現場污穢度的檢測就是分析光能以及相關參數來測量的。

系統結構:

• 數據檢測終端
  • 太陽能接受器——提供電源；
  • 光 傳 感 器——采集積污量；
  • 主 機——現場設備控制， 通過GSM網絡發射有關監測數據。
• 監 測 中 心：
  • 信 息 收發 模 塊——接收終端發回的檢測數據，并發出指令；
  • 監 測 中 心 系 統——提供在線鹽密分析軟件。

光傳感器現場污穢度自動記錄系統介紹



• 鹽密監測范圍：0～0.8mg/cm2
• 工作溫度范圍: -30℃～60℃
• 蓄電池電源: DC 12V 12Ah
• 太陽能電池: DC 12V 5W
• 監 測 參 數: 時間 溫度 相對濕度 鹽密 灰密
• 整 機 功 耗: 監測狀態 0.1W;通訊狀態 1W

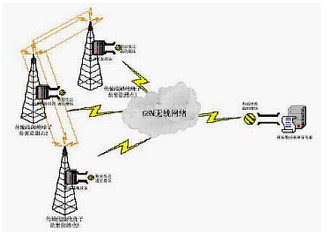

網絡示意圖:

該網絡系統是一種智能化大范圍遠程分布式現場污穢度實時監測系統,實現在不同位置同時對監測點的監測,并繪制污區分布圖.系統監測中心設置在生產運檢中心,可直接為生產運行部門提供管理、維護并提供輔助決策數據.同時上級管理部門可通過Internet對該系統進行業務監督及管理。
