執行標準：DL/848.2-2004

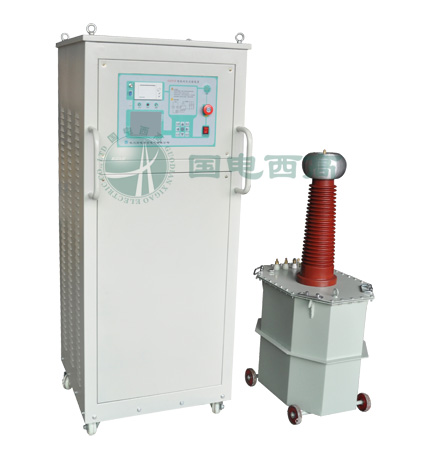

GDYD-A智能工頻耐壓試驗裝置是根據國家最新電力行業標準而設計的、性能先進的智能耐壓試驗設備，用于對各種電器產品、電氣元件、絕緣材料等進行規定電壓下的絕緣強度試驗，以考核產品的絕緣水平，發現被試品的絕緣缺陷，衡量過電壓的能力。廣泛應用于電工制造部門、電力運行部門、科研單位和高等院校。

• 320×240液晶顯示器、高速熱敏打印機
• 高低壓電壓、電流4路測量方式，高精度傳感器和高性能14位AD采集芯片
• 人機對話全鍵盤操作方式，智能化工作全過程，任選自動方式和手動方式
• 實時顯示高低壓電壓、電流，時間及耐壓結果，顯示直觀明了
• 完善的過壓、過流保護，任意設定輸出電壓、高低壓電流上限和計時時間
• 具有接地檢測功能和回零檢測功能，接地和回零確定后才可進行試驗，安全可靠
• 具有絕緣阻抗測試功能，直接反映被試品絕緣強度
• 逼近式調壓算法，到達設定電壓后自動耐壓計時，計時結束后自動降壓回零
• 超過設定高低壓電流時自動切斷電壓輸出，降壓回零，并發生聲光報警
• 精良的軟硬件抗干擾設計，多種抗干擾手段，適應惡劣電磁環境
• 自動錯誤診斷，易于發現和解決問題
• 可選配遠程通信、門聯鎖警燈警鈴、外接分壓器校驗接口等

• 輸入電壓：三相四線AC380V±10% 50Hz±1
• 輸出電壓：0-1000kV
• 輸出容量：0-1000kVA
• 計時范圍：0-999S
• 環境溫度：－20℃至50℃
• 電壓精度 ≤1.0% (F.S)
• 電流精度 ≤1.0% (F.S)



規格	容量 kVA	低壓側		高壓側		測量變比	60分鐘溫升℃	阻抗電壓％	空載 電流 ％	質量 kg	外形尺寸 長Х寬Х高 mmХmmХmm
		電壓 V	電流 A	電壓 kV	電流 mA
10/50	10	200	50	50	200	500	50	10	<4	80	260Х375Х750
15/50	15	400	37.5	50	300	500	50	8	<4	120	270Х420Х800
20/50	20	400	50	50	400	500	50	8	<4	140	285Х440Х820
30/50	30	400	75	50	600	500	50	8	<4	155	295Х386Х840
50/50	50	400	125	50	1000	500	50	8	<4	184	320Х416Х910
10/100	10	200	50	100	100	1000	50	10	<4	135	350Х475Х1300
15/100	15	400	37.5	100	150	1000	50	8	<4	150	510Х390Х1320
20/100	20	400	50	100	200	1000	50	8	<4	215	540Х400Х1340
30/100	30	400	75	100	300	1000	50	8	<4	250	560Х410Х1360
50/100	50	400	125	100	500	1000	50	8	<4	290	600Х460Х1410
10/150	10	200	50	100	66.7	1500	50	10	<4	180	265Х380Х1750
15/150	15	400	37.5	150	100	1500	50	8	<4	200	510Х390Х1800
20/150	30	400	50	150	133.3	1500	50	8	<4	220	540Х415Х1800
30/150	30	400	75	150	200	1500	50	8	<4	280	560Х430Х1800
50/150	50	400	125	150	333.3	1500	50	8	<4	340	640Х490Х1850
