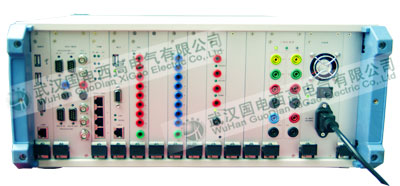

GDST-8000A變電站綜合自動化測試系統是武漢國電西高電氣有限公司集多年電力自動化專業背景和知識，專業設計的最新產品，全方位滿足國內電力自動化測試的實際工作需求，不但可廣泛應用于變電站綜合自動化系統，而且可應用于軌道交通、石油管線、工業自動化等領域的系統安裝調試、工程驗收、日常維護；也可提供給自動化產品生產廠家用于自動化產品生產、研發過程的質量控制；還可作為專業評測機構用以檢定自動化產品或系統。

• 集高精度直流信號源、高精度三相標準信號源、高精度三相標準表、高精度直流信號源、高精度直流表、高精度時間信號發生器/測試儀、高精度SOE/脈沖信號發生器規約分析儀、多路傳輸規約測試系統等多種功能于一體。
• 便攜式設計，重量輕攜帶方便、可靠性高、交互性強，易操作。
• 滿足國家電網公司頒布的各種驗收規程的相關測試要求。
• 為電力自動化系統檢驗和維護提供可靠的測試數據，杜絕事故隱患，保障自動化系統安全穩定運行。
• 可測試各種電力自動化測控設備、RTU、保護裝置、同期裝置，一機多用。
• 模塊化設計及分布式控制，靈活配置，滿足不同層面用戶的需求，方便用戶進行功能組合。
• 極端性能測試，可以手動和按預設方式模擬各種故障情況。
• 驗證系統及測控裝置在極端情況下的處理能力及處理的正確性，免除可能的隱患和危險。
• 工業級LCD屏幕顯示，儀表當前的接口設置、數據收發、輸入輸出狀態等信息一目了然。
• 大容量存儲，可以長期多路記錄各種通訊方式下的上下行信息，為分析故障點提供可靠翔實的記錄。
• 即插即用，安裝板卡后設備自動識別并配置，具備聲音告警功能。
• 豐富的規約庫獨立于核心控制模塊，并提供通用接口標準，便于接入新規約和特殊規約。
• 人性化交互界面，不需要復雜的培訓即可熟練操作。
• 便攜式設計，重量輕，堅固，尤其適合現場操作，并可適應各種復雜的惡劣環境。
• 同時配置觸摸屏和外接鍵盤，既方便現場操作，又便于精確設置。

• 交流輸出
  • 三相電流輸出范圍：0～6A
  • 準確度：≤±0.05%
  • 最大輸出功率：15VA／相
  • 三相電壓輸出范圍：0～120V
  • 準確度：≤±0.05%
  • 最大輸出功率：15VA／相
  • 交流輸出穩定度：≤±0.01%／1min
  • THD：≤0.2%
  • 諧波失真率THD：≤0.05%
  • 頻率范圍：40Hz～65Hz
  • 準確度：≤±0.001Hz
  • 相位范圍：0°～360°
  • 準確度：≤±0.01°
  • 功率因數調節范圍：1L～0～1C
  • 準確度：≤±0.0005
  • 有功功率、無功功率準確度：≤±0.05%
  • 穩定度：≤±0.02%／1min
  • 有功電能、無功電能：0.05級
  • 諧波次數：2～50次
  • 諧波含量：0～50%
  • 諧波相位：0°～360°
  • 幅值準確度：≤±0.2%
  • 相位準確度：≤±0.2°
• 直流輸出
  • 直流電流輸出：20mA
  • 準確度：≤±0.05%
  • 最大輸出功率：0.1W
  • 直流電壓輸出：±10V
  • 準確度：≤±0.05%
  • 最大輸出功率：0.1W
  • 直流輸出穩定度：≤±0.01%／1min
• 交流測量
  • 三相電壓測量范圍：0～120V
  • 測量準確度：≤±0.05%
  • 三相電流測量范圍：0～6A
  • 測量準確度：≤±0.05%
  • 頻率測量范圍：40Hz～65Hz
  • 測量準確度：≤±0.001Hz
  • 功率因數測量范圍：1L～1C
  • 測量準確度：≤±0.0005
  • 相位測量范圍：0°～360°
  • 測量準確度：≤±0.01°
  • 諧波測量范圍：2～21次
  • 測量準確度：≤±0.2%
• 直流測量
  • 直流電流測量范圍：0±25mA
  • 直流電壓測量范圍：0±12V
  • 測量準確度：≤±0.05%
• 尺寸與重量
  • 尺寸：430mm×200mm×460mm(W×H×D)
  • 重量：16Kg
