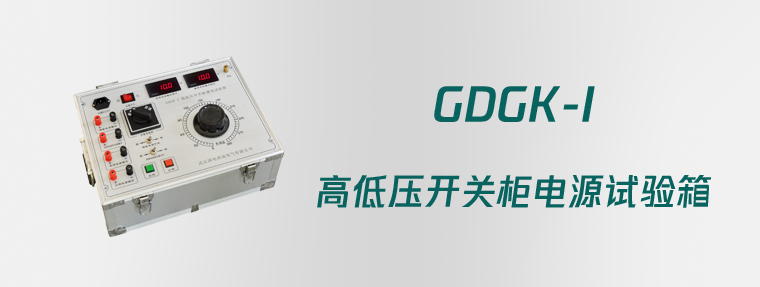

GDGK-I 高低壓開關柜電源試驗箱專為高低壓開關柜電源通電試驗而設計，可為開關柜的儲能、電磁鐵閉鎖、合閘、分閘提供交流或直流電源，具有使用方便，輕巧美觀等特點。

• 容量：3KVA
• 輸入電壓：AC220V
• 輸出電壓：AC0～300V;DC0～420V
• 輸出電流：10A

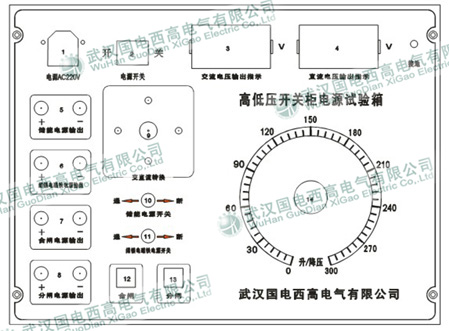

• 按試驗要求接好試驗連接線。將10、11置于“斷”的位置。
• 接入220V電源。
• 將調壓器手柄14逆時針調至零位。
• 旋轉交直流轉換開關9選擇所需的電壓類型：交流或直流。
• 打開電源開關2。電壓表3、4顯示0。
• 順時針調節調壓器手柄14，注視相應的電壓3或4表的讀數，直到所需的電壓值。
• 轉換開關10或11置于“通”或“斷”的位置則可以控制相應的輸出端子5或6的電壓輸出。
• 按下或松開“合閘”或“分閘”按鈕，則可以控制相應端子7 或8的電壓輸出。
• 試驗完畢，將調壓器手柄14逆時針調至零位，然后關掉電源開關。

• 電源線1根
• 試驗線紅黑各4根
• 設備主機1臺
