GDPD-GSW/OL 發電機局放在線監測系統
產品特點
- 抗干擾能力強，監測數據真實準確：監測主機采用全密封鋁合金腔體屏蔽設計，具有極強的電磁兼容性和抗干擾能力；配有獨特的地干擾去除和天線門控抗干擾功能，幾乎能完全去除空間電磁干擾，在單個脈沖的基礎上，把局部放電信號與電噪聲進行數字分離，從而防止造成錯誤指示。
- 成熟的濾波和模式識別提高了分離噪聲的能力，并能有效和有目的地檢測絕緣浸漬不足，屏蔽/半導體涂層失效和老化問題。

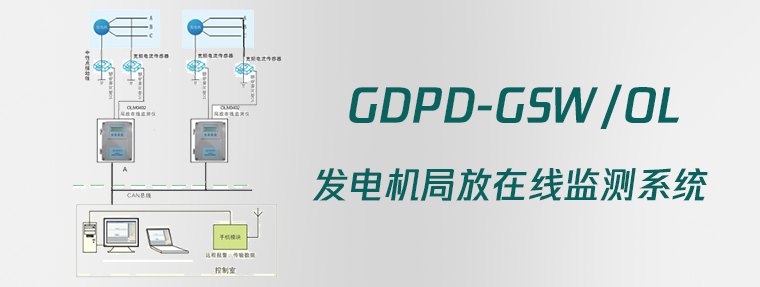

- 監測裝置包括一臺采集并處理局放與干擾信號的監測主機和安裝在發電機電流環母線上的檢測傳感器及接地線上的高頻電流互感器，通過同軸電纜和多路轉換器連接在一起。
- 可以通過遠程操作模式管理監測單元，發送指令，獲取數據、進行控制和參數設置。例如，通過與現場控制總線互聯，實現與其他監測裝置的集成，并和運行參數如發電機負載與溫度相關聯起來，對定子繞組問題進行綜合分析。
- 該監測裝置采用等周期多路循環掃描方式，保證了各傳感器監測數據趨勢分析的一致性。也可通過單獨設置某監測點的數據采集頻度，并使用單點模式來生成圖表以協助確認發電機繞組絕緣產生的故障性質。
- 提供多種報警方式：可選擇的警報功能使維護人員能集中監視那些顯示出不正常或局部放電水平高的電機上。當發電機局放超標時，該監測儀及時通過CAN總線主動向上一級管理設備發出報警信號，同時監測儀內部的報警繼電器動作，輸出無源觸點信號，此時在監測儀的液晶顯示器上顯示出報警信息，也可提供手機短信報警。
- 體積小，安裝簡便：外型尺寸僅有 250×190×90(mm), 相當于飯盒大小，可在發電機附近方便的進行安裝。
- 存儲容量大，數據備份方便：數據保存周期不小于10分鐘的情況下，可連續保存數據的時間不小于1年，并且可隨時利用筆記本或計算機通過CAN總線或網線上載數據進行數據備份。
- 設備管理方便：站內數臺監測設備可獨立運行，數據分別記錄，也可利用1臺計算機通過一條數據通訊總線對多臺設備統一管理。
- 功能完善的后臺管理軟件：上位機軟件具備強大的局部放電趨勢分析功能，放電量、趨勢圖數據及報警事件連續記錄、自動保存，并可隨時查看分析。
- 報警輸出模塊：根據用戶設置的局放報警級別，可以輸出一個開關量報警信號。該警報信號可以連接到報警器或現場集成總線上。
- 通過現場總線、電話網或Internet網絡實現異地數據傳輸，進行高壓電氣設備的遠程在線監測、運行分析。
技術參數
- 測量通道： 4通道
- 監測靈敏度： 100pC
- 系統頻帶： 每模塊一通道：10kHz～30MHz
- 傳感器頻帶： 寬頻帶電流互感器：10kHz～30MHz
- 動態增益范圍：50dB
- 采樣精度： 12Bit
- 測量范圍： 50～800000pC
- 運行環境： -20～50℃
- 電源： 單相 220V/50Hz
- 功耗： 50W
