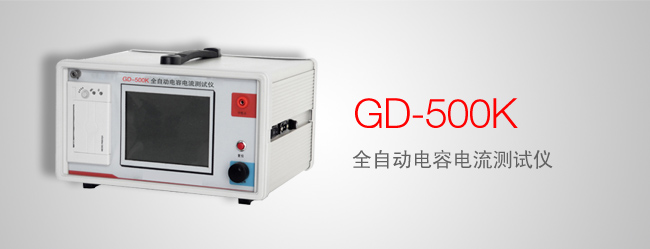

GD-500K 全自動電容電流測試儀(停用）
產品概述
我國的電力規程規定當10kV和35kV系統電容電流分別大于30A和10A時，應裝設消弧線圈以補償電容電流，這就要求對配網的電容電流進行測量以做決定。
另外，配電網的對地電容和PT的參數配合會產生PT鐵磁諧振過電壓，為了驗證該配電系統是否會發生PT諧振及發生什么性質的諧振，也必須準確測量配電網的對地電容值。
測量配網電容電流的方法有單相金屬接地的直接法、外加電容間接測量法以及在PT開口三角形加信號等方法，但是，在現場最受歡迎和使用較頻繁的還是使用中性點電容法。
全自動電容電流測試儀，采用中性點電容法測量配網電容電流該測試儀采用大屏幕液晶顯示，中文菜單，在做好安全措施后，事先設置儀器參數后則無需觸碰操作儀器，使這項工作變得安全、簡單、快捷，且測試結果準確、穩定、可靠，不受其他運行條件影響，特別是系統不平衡的時候。
產品參數
| 測量范圍 | 對地總電容 ≤120μF（三相對地） |
| 電 容 電流 ≤100 A（35kv系統） | |
| 電 容 電流 ≤200 A（6、10kv系統） | |
| 測量精度 | ±5% （0.5μF＜ 電容容量≤90μF） |
| ±10%（90μF ＜ 電容容量 ≤120μF） | |
| 環境溫度 | -10～50℃ |
| 相對濕度 | ≤90% |
| 工作電源 | AC 220V ± 10% 50 Hz ± 1% |
| 外形尺寸 | 320× 200×150 mm |
| 儀器重量 | 5 kg |
