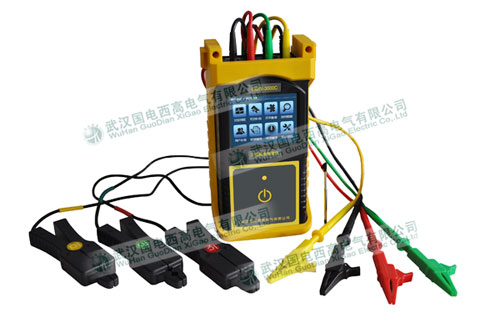

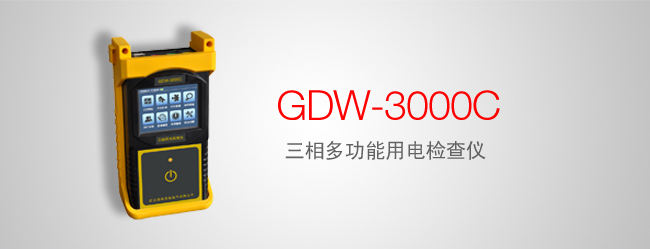

GDW-3000C 三相多功能用電檢查儀
產品概述
GDW-3000C三相多功能用電檢查儀是進行三相電參數測量、保護回路CT接線正確性分析和三相電電壓電流不平衡度檢測的儀器，可以完成三相的電壓、電流、相角、頻率、功率、功率因數等電參數的高精度測量，更為獨特的是，能分析CT接線的正確性檢查電力線用電平衡情況。并具有電能計算功能。
GDW-3000C三相多功能用電檢查儀設計上采用高速ARM處理器作為下位機進行電參數的測量，完全圖形化界面，真彩色顯示，觸摸屏操作人機界面友好，儀器便于攜帶，功能強大。
產品特點
- 同時測量1至3路交流電壓
- 同時測量1至4路交流電流（含零相電流）
- 測量電壓間、電流間、電壓與電流間的相位
- 測量電網頻率
- 測量有功、無功和視在功功率
- 測量功率因數
- 分析CT接線的正確性以及電能表接線錯誤判別
- 三相三線兩元件電能表192 種接線錯誤檢測和判定，并給出其向量圖、接線圖、功率表達式和文字說明
- 三相電電壓電流不平衡度檢測
- 測相電壓范圍：5~500V，測相電流范圍：5mA~10A
- 顯示六角向量圖
- 作為漏電流表使用
- 低功耗設計，最長持續使用時間可達12小時
- 自動量程，觸摸屏按鍵人性化設計
- 數據保存可通過U盤導出，方便用戶數據處理
產品參數
|
類型 |
測量范圍 |
單位 |
誤差 |
分辨率 |
|
電壓 |
1~500 |
V |
0.5% |
0.01V |
|
電流 |
0.001~10 |
A |
0.5% |
0.0001A |
|
有功功率 |
0.001~5k |
W |
0.5% × 讀數（ PF=1 ） |
0.1W |
|
無功功率 |
0.001~5k |
VAR |
0.5% × 讀數（ PF=0 ） |
0.1VAR |
|
視在功率 |
0.001~5k |
VA |
0.5% × 讀數 |
0.1VA |
|
頻率 |
45~65 |
HZ |
0.1% × 讀數 |
0.01HZ |
|
相位 |
0~360 |
° |
± 1 ° |
0.1 ° |

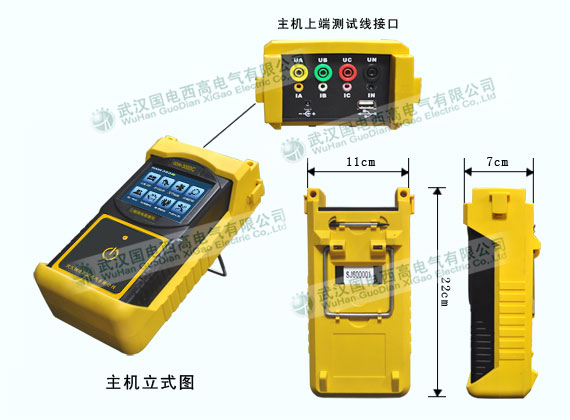

接線圖
