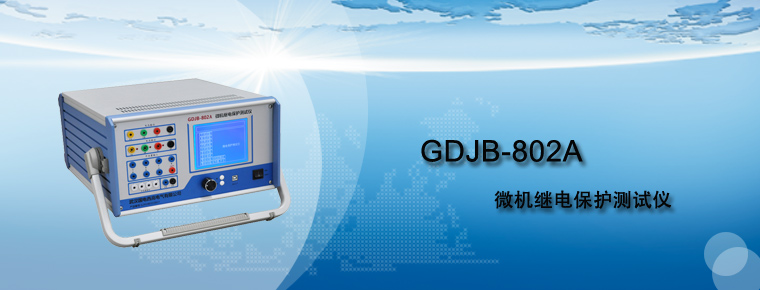

GDJB-802A微機繼電保護測試儀屬于跨專業聯合設計產品，綜合了多專業的先進科技成果。兼具大型測試儀的性能，和小型測試儀的價位，具有很高的性能價格比。

GDJB-802A微機繼電保護測試儀通過Windows平臺上的全套中文操作軟件，可進行各種大型復雜及自動化程度更高的校驗工作，可方便地測試及掃描各種保護定值和實時存貯測試數據，顯示矢量圖，繪制故障波形，聯機打印報表等。

• 標準的4相電壓3相電流輸出,可方便地進行各種組合輸出進行各種類型保護試驗。
• 單機操作方便，可完成現場大多數試驗檢定工作，可對各種繼電器及微機保護進行檢定，并可模擬各種復雜的瞬時性、永久性、轉換性故障進行整組試驗。
• 雙操作方式，聯接電腦運行。
• 軟件功能強大，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據，顯示矢量圖，聯機打印報告等。
• 開關量接點豐富，可智能自動識別空接點和0～250V電位接點兼容。
• 本機采用高分辨率圖形液晶顯示屏，操作界面和實驗結果均漢化顯示，直觀清晰。
• 具有可靠完善的多種保護措施及電源軟啟動，和一定的故障自診斷及閉鎖功能。
• 具有獨立專用直流電源輸出。
• 儀器性價比高，操作簡單，小巧輕便。

交流電流輸出

• 輸出精度：0.5級
• 相電流輸出（有效值）： 0～40A
• 三并電流輸出（有效值）： 0～120A
• 相電流長時間允許工作值（有效值）：10A
• 相電流最大輸出功率 ： 420VA
• 三并電流最大輸出時最大輸出功率 ： 900VA
• 三并電流最大輸出時允許工作時間 ：10s
• 頻率范圍（基波）：20～1000Hz
• 諧波次數 ：1～20 次

直流電流輸出

• 輸出精度：0.5級
• 電流輸出： 0～±10A / 每相，0～±30A / 三并
• 最大輸出負載電壓：20V

交流電壓輸出

• 輸出精度：0.5級
• 相電壓輸出（有效值）：0～120V
• 線電壓輸出（有效值）： 0～240V
• 相電壓/線電壓輸出功率 ： 80VA / 100VA
• 頻率范圍（基波）：20～1000Hz
• 諧波次數： 1～20次

直流電壓輸出

• 輸出精度： 0.5級
• 相電壓輸出幅值：0～±160V
• 線電壓輸出幅值： 0～±320V
• 相電壓/線電壓輸出功率： 70VA / 140VA

開關量及時間測量

	三相	備注
開關量輸入	7路	空接點： 1～20mA，24V 電位接點接入： “0”：0～ +6V “1”：+11 V～ +250V
開關量輸出	2對	DC：220V／0.2A；AC：220V／0.5A
時間測量	測量范圍1ms ～ 9999s 測量精度1mS

體積重量

	三相
外形尺寸	400×300×180mm³
單機重量	22kg
供電電源	AC 220V±10%，50／60Hz
環境溫度	-10℃ ～ +50℃
