電壓互感器是電力系統中的重要設備，目前電力系統中應用較多的是電磁式電壓互感器（簡稱VT)，CT作為關口電能計量的重要組成部分，VT、CT的準確度直接關系到整套電能計量裝置的綜合誤差，對VT、CT的正確和準確測量直接關系到電能計量的貿易結算。我公司推出了針對準確度等級為0.2級、VT、CT現場檢驗誤差影響因素的分析研究。根據出廠試驗數據、現場試驗數據等各方面差異，測試各個影響因素的影響程度一方面獲得修正值，一方面對生產廠家的出廠試驗和電科院的現場檢驗測試提出建議，目的是盡可能保證VT、CT現場檢驗試驗的正確性，規范檢測方法及檢測儀器的使用。

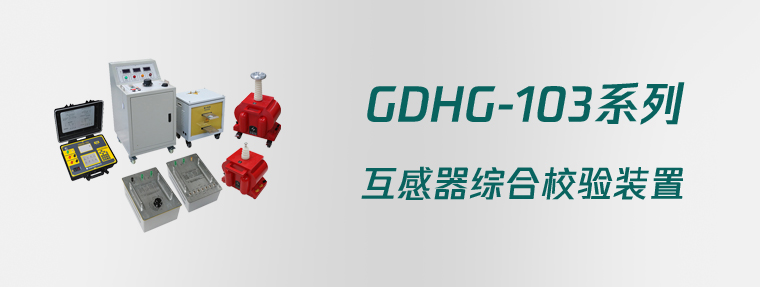

本套裝置適用于現場校驗VT電壓互感器及CT電流互感器的誤差，二次阻抗及導納。能滿足多種電壓等級VT電壓互感器、CT電流互感器的校驗要求。VT電壓互感器、CT電流互感器綜合校驗系統，是一種新穎的自動化檢測儀器，它運用先進的電子技術，對互感器的誤差信號直接采極分解，并經適當運算后，將互感器的百分點、同相誤差、正交誤差同時以數字量顯示出來。儀器操作簡便，讀數直觀，測量迅速，能降低電能消耗，減輕勞動強度；體積小，重量輕，便于攜帶和現場測試。

1.GDHG-103互感器綜合校驗

額定電流：5A 、1 A

額定電壓：100 V, 100/V、100/3V、220V

輸入電壓：220V±10%

額定頻率：50HZ

a.溫度:5℃--40℃

b.相對濕度:<80%(25℃)

c.海拔高度:<2500m

d.電源頻率:50Hz±0.5 Hz

e.電源電壓:220V±5V

f.測量范圍:

同相分量(%): 0.0001～200.0 分辨率:0.0001

正閃分量(分):0.001～700.0 分辨率:0.001

阻抗(Ω): 0.0001～20.0 分辨率:0.0001

導納： 0.0001～20.0 分辨率:0.0001

g.基本誤差:

同相分量:ΔX=±（X×2%＋Y×2%）±Dx (有1級可選)

正交分量:ΔY=±（X×2%＋Y×2%×34.48）±Dy (有1級可選)

“X”、“Y”——儀器的顯示值

“Dx,Dy”——儀器的量化誤差

Dx=2, Dy=5

百分表：2.0級

2.FY95 電壓互感器負荷箱

溫度：5—40℃

濕度：80 (25℃)

海拔高度:：1500m

額定容量： 1.25VA、2.5VA、5VA、10VA、20VA、40VA、80VA

功率因數： 0.8

額定頻率： 50Hz、60HZ

測量范圍： 20%～120%

二次電壓： 100V、100/V

準確度： ±3 ±0.01VA

試驗電壓： 2kV

3.FY96電流負載箱

溫度：5—40℃

濕度：80(25℃)

海拔高度： 1500m

額定容量

電流1A：1.0 VA，2.5 VA，4 VA，5 VA，8 VA， 10 VA ，20 VA

電流5A：2.5 VA，5 VA，12.5 VA，25 VA， 50 VA ，80 VA

功率因數： 0.8

測量范圍:

電流1%~120%

額定頻率： 50Hz

二次電流： 1A、5A

準確度： 3%0.05VA

試驗電壓： 2kV

4.HL-53CS-5000A/5A（1A） 標準電流互感器

溫度：-10— +50℃

濕度：﹤85%

額定一次電流：5、7.5、10、15、20、25、30、40、50、60、75、80、100、120、150、160 、200、300、315、400、500、600、630、750、800、1000、1200、1250、1500、1600、 2000、2400、2500、3000、3150、4000、5000

標準額定電流比：5000A/5A、1A

準確等級：0.02S 級

額定頻率：50 Hz

5A負荷：2.5 VA

1A負荷：0.1VA

功率因數：1.0

5.HJ-S 6、10G2 自升壓精密電壓互感器標準電壓互感器（0.02級）

工作頻率：50HZ

額定電壓變比：6KV/100V、 6/kV/100/V、 10kV /100V、10 /kV /100/kV

功率因數：1.0

準確度級別及二次負荷： 100/V、100V變比準確度為0.02級、二次額定負荷均為0.08VA、

最高工作電壓：10kV

額定耐受電壓：12KV

絕緣方式： 固體絕緣

6.HJB-35G 35KV自升壓標準電壓互感器（0.02級)

工作頻率：50HZ

額定電壓變比： 35kV /100V、 35/kV /100/V

功率因數：1.0

準確度級別及二次負荷：100/V、100變比準確度為0.02級 二次額定負荷均0.08VA、

最高工作電壓：35kV

額定耐受電壓：42KV

絕緣方式： 固體絕緣

7.GDTL-20kVA/380V雙控調壓臺

額定輸出容量：20kVA

工作電源：380±10%V 工頻

輸出電壓：0 – 430V，

額定輸入電流：52.6A

額定輸出電流：46.5A

運 行 時 間：額定容量下連續5min

額定容量下連續運行5min元器件最高溫度≤65K;

噪 聲 水 平：≤50dB

8.GDSL-82-20KVA/5000A升流器　(僅DDG)

容量: 20KVA

輸入電壓：380V

輸入電流：52.6A

輸出電流：0-5000A（帶50A抽頭）

環境條件: -5— +40℃
