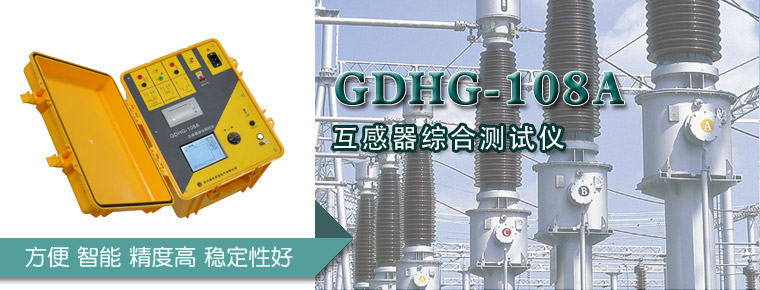

GDHG-108A 互感器綜合測試儀
技術特點
主要測試功能
|
CT （電壓法檢測） |
PT |
|
• 伏安特性（勵磁特性）曲線 |
• 伏安特性（勵磁特性）曲線 |
|
• 自動給出拐點值 |
• 自動給出拐點值 |
|
• 自動給出 5% 和 10% 的誤差曲線 |
• 變比測量 |
|
• 變比測量 |
• 極性判斷 |
|
• 極性判斷 |
• 交流耐壓測試 |
|
• 交流耐壓測試 |
• 鐵心退磁 |
|
• 鐵心退磁 |
• PT 伏安特性測試電壓倍數可調（ 1.2 — 2.5 ）倍 |
|
• 綜合測試 |
|
|
• 準確限值系數 ALF 測量 |
技術指標
|
項 目 |
參 數 | |
|
工作電源 |
AC220V±10% 、 50Hz | |
|
設備輸出 |
0 ～ 1000V （ 20A 峰值） | |
|
勵磁測量精度 |
≤ （ 0.4%* 讀數 +0.6%* 量程） | |
|
CT 變比測量 |
范圍 |
≤3000A/1A(15000A/5A) |
|
精度 |
±1.0% | |
|
PT 變比測量 |
范圍 |
≤500KV |
|
精度 |
±1.0% | |
|
工作環境 |
溫度：－10℃ ～ 40℃ ，濕度： ≤90% ，海拔高度： ≤1000m | |
|
尺寸、重量 |
尺寸： 440mm × 360mm × 340mm ， 重量： ≤22Kg | |
