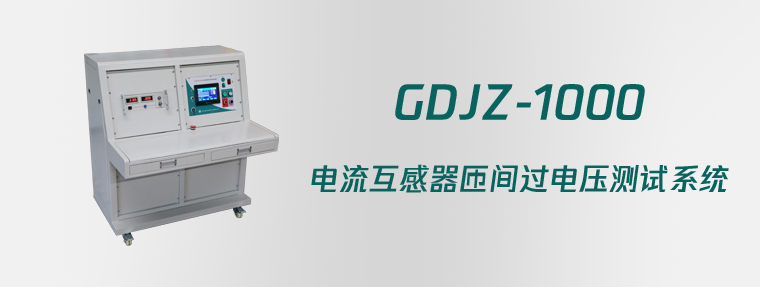

電流互感器匝間過電壓試驗系統是為了考核電流互感器一次及二次繞組匝間和層間的絕緣強度、保證電流互感器的正常運行、檢測電流互感器開路電壓峰值是否滿足設計要求的專用測量儀器，本儀器采用模塊化設計技術，成熟可靠的峰值檢波電路，高抗沖擊、抗干擾設計，保證了本儀器具有較高的可靠性。本儀器還可測量工頻電壓峰值，連續脈沖電壓峰值，是一款性能價格比很高的儀器，廣泛應用于互感器生產廠家，電力、礦業、企事業單位，是電力推薦產品、系統由大電流輸出單元和互感器開路電壓測試單元兩部分組成。

開路電壓測試單元

• 使用環境溫度：0℃~40℃相對濕度:〈80℅

• 測量電壓范圍：分兩檔：Ⅰ 0-1999V(峰值)Ⅱ 0-10.0KV(峰值)

• 測量電壓范圍：0-5A

• 電壓顯示方式：3½位數字顯示

• 大電流顯示方式：彩色大屏顯示

• 精度：<±3℅

• 輸入阻抗：>10MΩ

大電流輸出單元

• 輸入電壓：AC220V±10% 50Hz±1

• 輸出電流：1000A/6V（Max）

• 輸出容量：6kVA

• 計時范圍：0～900s

• 環境溫度：－20℃～50℃

• 電壓精度 ≤1.5% (F.S)
