電能計量綜合誤差過大是電能計量中普遍存在的一個關鍵問題。電壓互感器二次回路壓降引起的計量誤差往往是影響電能計量綜合誤差的最大因素。所謂電壓互感器二次壓降引起的誤差，就是指電壓互感器二次端子和負載端子之間電壓的幅值差相對于二次實際電壓的百分數，以及兩個電壓之間的相位差的總稱。傳統測試方法是一臺設備用很長的測試線同時檢測PT側和表計側的電壓，由于測試線過長，就很容易造成PT二次的短路情況，這是很危險的故障。

在《電能計量裝置現場檢驗》作業指導書中對互感器的二次回路的實際負荷也提出了明確定要求。實際上互感器實際二次負荷對互感器的誤差有著大的影響。

目前市場上的二次負荷測試方法大多采用伏安相位法來測試，這種方法存在接線麻煩，需要斷開電流回路接入測量，讀數不直接等缺點。

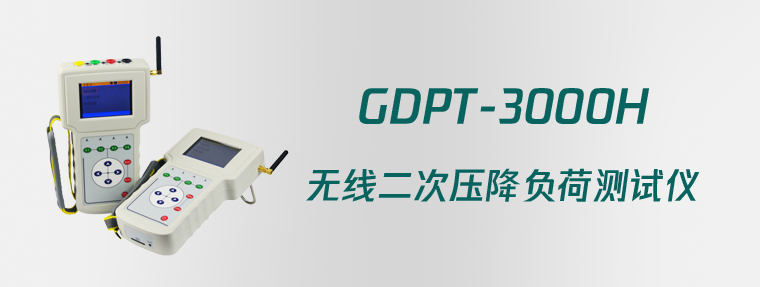

GDPT-3000H無線二次壓降及負荷測試儀是分布式無線同步測量電壓互感器二次壓降負荷以及伏安相位等電參數的儀器，由兩臺手持測量終端組成，每臺手持終端單獨使用時，可以當作二次負荷在線測試儀和三相相位伏安表使用。兩臺同時使用時可以無線同步測量六路電壓幅值，相位等參數，可以測量單相或者三相電壓互感器二次壓降，二次負荷，測試現場不需要在電能表側和PT端之間拉設臨時電纜，從測試原理上杜絕了因拉設電纜可能引起的電網事故，既保證了電能計量的準確性，又不影響電網的安全穩定運行，解決了傳統的PT二次回路壓降測試儀測試時拉線工作量大、容易出事故的難題。

GDPT-3000H無線二次壓降及負荷測試儀徹底解決變電站內分布式同步測量的問題，無需GPS，無需放電纜來引入?yún)⒖茧妷�，避免由于電纜絕緣或者操作問題造成的PT二次短路，簡單實用。

GDPT-3000H無線二次壓降負荷測試儀又稱二次壓降負荷在線測試儀、互感器二次壓降負荷在線測試儀,單臺主機可以完成三相電壓、電流、相位、頻率、功率、功率因數、三相不平衡度等電參數的高精度測量,具有體積小，重量輕，攜帶方便，接線簡單，測試準確等優點。

• 分布式無線同步測量伏安相位等電參數，無線同步測量六路電壓幅值相位，可單相或者三相測量二次壓降, 自動計算比差，角差值；
• 單獨使用可當作二次負荷在線測試儀和三相伏安相位表；
• 無需GPS，避免因天氣和高樓等原因，而長時間尋星；
• 不需要在電能表側和PT端側之間拉設臨時電纜，避免由于電纜絕緣或者操作問題造成的PT二次短路；
• 采用無線作為通信方式，避免了載波通信方式對二次測量回路的污染，影響電能計量準確性；
• 單機同時測量1至3路交流電壓；
• 單機同時測量1至3路交流電流；
• 單機測量電壓間、電流間、電壓與電流間的相位；
• 單機測量頻率；
• 單機測量功率；
• 單機顯示六角圖向量；
• 單機三相不平衡度測量；
• 具有抗諧波干擾的功能，在有諧波的情況下，依然保持測量精度；
• 電流幅值相位測量最小可達1mA. 非常適合變電站主變帶負荷試驗以及新建站或負荷小的站電流測量；
• 自動切換量程；
• 電壓，電流采樣全隔離；
• 可通過SD卡升級應用程序，測量數據可導出到SD卡；
• 采用3.5寸彩色液晶顯示屏；
• 內置大容量鋰電池，一次充電后，不關屏幕背光時，可以連續工作6小時（開啟背光關閉功能，待機時間更長）；
• 工業級工作溫度范圍: -20 ~ 50℃；

• 測量范圍及誤差

  類型	測量范圍		單位		誤差		分辨率
  比差	0.001~99.9		%		D X= ± （ X × 1 % +Y × 1 % ± 0.02% ）		0.001
  角差	0.01~ 999.9		‘		D Y= ± （ X × 1 % +Y × 1 % ± 0.5 分）		0.01
  PT 二次導納	1.00 ~ 99.9		m S		± 1% ± 0.02mS		0.01
  CT 二次阻抗	0.1 ~ 50		Ω		1% + 2 個字		0.01
  電壓		5 ~ 600V		V		0.5% x 讀數 + 5 個字		0.1V
  電流		0.001 ~ 6A( 可擴展 )		A		0.5% x 讀數 + 5 個字		0.0001A
  有功功率		0.005 ~ 3600		W		0.5% x 讀數 (PF=1)		0.1W
  無功功率		0.005 ~ 3600		VAR		0.5% x 讀數 (PF=0)		0.1Var
  頻率		45 ~ 65		Hz		0.02Hz		0.01Hz
  相位		0 ~ 360		°		+ 0. 1 °		0.1 °

• 工作條件

  工作溫度：-20 ~ 50℃，相對濕度：0 ~ 95%無冷凝

• 電源

  內置3.7V/6000mAH鋰電池，開背光的情況下，最長連續工作10小時（開啟背光關閉功能，待機時間更長）。也可以使用儀器配備的5V/3A交流電源適配器供電。
