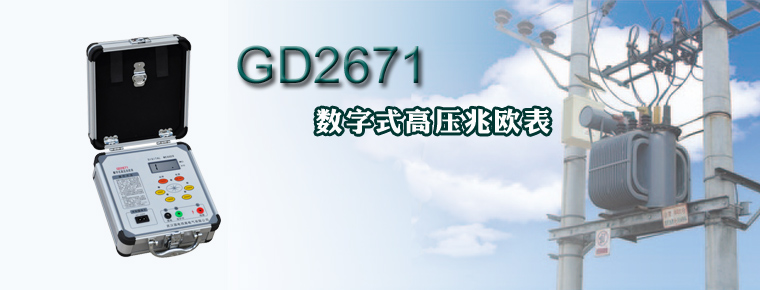

GD2671 數字式絕緣電阻測試儀
產品概述
GD2671數字式高壓兆歐表由中大規模集成電路組成。本表輸出功率大，短路電流值高，輸出電壓等級多（每種機型有四個電壓等級）。工作原理為由機內電池作為電源經DC/DC變換產生的直流高壓由E極出經被測試品到達L極，從而產生一個從E到L極的電流，經過I/V變換經除法器完成運算直接將被測的絕緣電阻值由LCD顯示出來。
產品概述
本儀表是電力、郵電、通信、機電安裝和維修以及利用電力作為工業動力或能源的工業企業部門常用而必不可少的儀表。它適用于測量各種絕緣材料的電阻值及變壓器、電機、電纜及電器設備等的絕緣電阻。
技術特點
|
機 型 |
輸出電壓等級 |
測量范圍 |
相對誤差 |
分 辨 率 |
|
GD2671 |
500V,1000V 2000V,2500V |
0 ～ 19999M Ω |
≤± 4% ± 1d |
0.01M Ω ,0.1M Ω , 1.0M Ω ,10.0M Ω |
技術指標
環境溫度：0℃～+45℃
相對濕度：≤85%RH
|
機 型 |
電壓 / 負載 |
電壓跌落 |
短路電流 |
|
GD2671 |
2500V/20M Ω |
約 10% |
>1.6mA |
