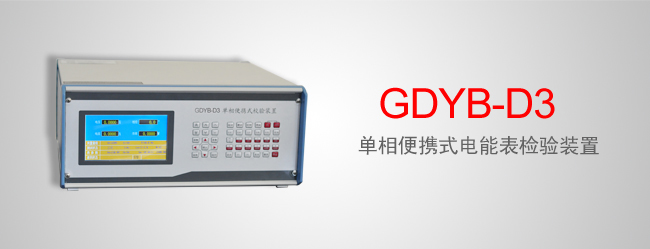

GDYB-D3 單相便攜式電能表檢驗裝置
產品概述
GDYB-D3單相便攜式電能表檢驗裝置表檢驗裝置，采用豪華鋁合金機箱，配合可拆卸鋁合金掛表架，適用于1.0級及以下各種單相電能表的檢驗,它以豪華美觀的外形、精致的工藝、完善的功能和優異的性能，定會受到您的青睞。
產品特點
- 采用表源一體結構，內置0.1級寬量程多功能數字標準表，可通過軟件讀取標準表各電參數。
- 采用最新DDS技術，大規模CPLD和RAM嵌入式系統，信號源輸出穩定性高、調節細度小、失真度小等特點。
- 采用最新RAM系統的7英寸彩色液晶屏，具有顯示信息多，直觀方便等優點。
- 采用PWM數字功放，具有超過90％以上的效率，300KHz的載波頻率，具有失真度小、發熱量小，效率高等優點。
- 具有完善的保護功能，具有電壓短路報警，電流開路和過載報警。
- 內置高穩定度恒溫晶振，輸出50KHz高精度脈沖，可測試電能表時鐘，配合校表管理軟件，可測試日計時誤差、時段投切誤差。（選配功能）
- 配置485通訊接口，可測試多功能電表的各種通訊試驗。（選配功能）
產品參數
| 裝置準確度等級 | 0.1 級 |
| 內置數字標準表精度 | 0.1 級 |
| 輸出電壓 | 0 ～ 280V |
| 額定電壓量程 | 100V ～ 240 任意標定 |
| 調節幅度每檔 | 0 ～ 120 ％連續可調 |
| 調節細度 | 優于 0.01 ％ |
| 內置 3 路獨立電壓回路，每路輸出容量 | ≤ 15VA |
| 輸出電流 | 0.025A 、 0.1A 、 1A 、 5A 、 25A 、 100A |
| 調節幅度 | 0 ～ 120 ％連續可調 |
| 調節細度優于 | 0.01 ％ |
| 最小輸出電流 | 5mA |
| 精度 | ≦ 5 ％ |
| 輸出功率 | 電壓回路 ≤ 100VA |
| 電流回路 ≤ 150VA | |
| 輸出電壓、電流、功率穩定度 | ≤ 0.05％/120S |
| PF＝1 | |
| 輸出電壓、電流波形失真度 | ≤ 0.5 ％ |
| 頻率范圍 | 45Hz ～ 65Hz |
| 調節細度 | 0.1Hz |
| 移相范圍 | -180.0º～ 180.0º |
| 調節細度 | 0.1º |
| 指示儀表等級 | 電壓、電流表準確度：土0.2% |
| 相位表準確度：土0.3º | |
| 頻率表準確度：土0.1Hz | |
| 掛表數量 | 1~ 3 塊 |
| 標準晶振 | 2 × 10^-7 ( 選配功能 ) |
| 供電電源 | AC 220V 士 10 ％～ 50Hz |
| 最大功耗 | 300 VA |
| 工作環境 | 溫度：20℃土 5℃ |
| 相對濕度≤ 85％ | |
| 主機外形尺寸 | 450 × 156 × 500 mm^3 |
| 重量 | 20Kg |
