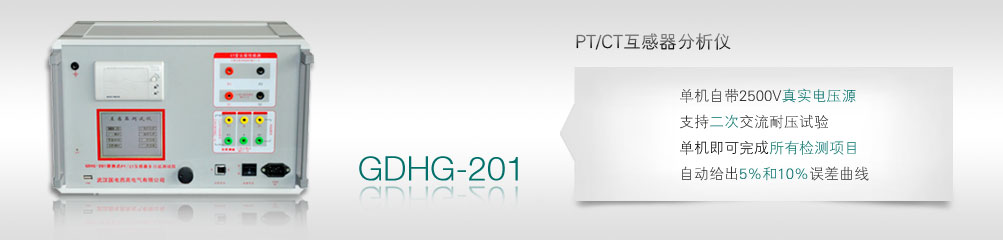

GDHG-201(停產) PT/CT互感器分析儀
GDHG-201互感器測試儀用于： 對保護類或計量類互感器特性（CT和PT）進行自動測試，適用于實驗室也適用于現場檢測。
參考標準- GB 1207-2006
- GB 1208-2006（IEC 60044-1）
- GB16847-1997（IEC 60044-6）
- 支持檢測CT和PT（保護類、計量類、TP 類）穩態和暫態等參數.
- 單機自帶2500V真實電壓源，可有效模擬互感器真實狀態.
- 支持二次交流耐壓試驗.
- 無需外接其它輔助設備，單機即可完成所有檢測項目.
- 采用智能控制器，操作簡單.
- 大屏幕液晶，圖形化顯示界面.
- 按規程自動給出（勵磁）拐點值.
- 自動給出5%和10%誤差曲線.
- 可保存1000組測試數據，掉電后不丟失.
- 支持U盤轉存數據，可以通過標準的PC進行讀取，并生成WORD報告
- 小巧輕便，非常利于現場測試.
| GDHG-201 互感器測試儀主要測試功能： CT（保護類、計量類、 TP 類） | GDHG-201 互感器測試儀主要測試功能：PT （電磁式電壓互感器） |
| • 伏安特性曲線（勵磁特性） • 自動給出拐點值 • 自動給出5%和10%的誤差曲線 • 變比測量 • 比差測量 • 相位測量（角差） • 極性判斷 • 二次繞組電阻測量 • 二次實際負荷測量 • 鐵心退磁 • 準確限值系數（ALF） • 儀表保安系數（FS） • 二次時間常數(Ts) • 剩磁系數(Kr) • 飽和及不飽和電感 |
• 伏安特性曲線檢測（磁化曲線） • 變比測量 • 比差測量 • 角差（相位）測量 • 極性判斷 • 自動給出拐點值 • 二次繞組電阻測量 • 二次實際負荷測量 • 鐵心退磁 |
| GDHG-201 互感器測試儀主要技術參數：項 目 | 參 數 | ||
| 工作電源 | AC220V±10% 、50Hz | ||
| 設備輸出 | 0～100Vrms， 5Arms（15A 峰值） | ||
| 電壓測量精度 | ±0.1% | ||
| 二次繞組 電阻測量 | 范圍 | 0～300Ω | |
| 精度 | 1%±1mΩ | ||
| 二次實際 負荷測量 | 范圍 | 0～300VA | |
| 精度 | 1%±0.1VA | ||
| 相位測量 （角差） | 精度 | ±3min | |
| 分辨率 | 0.3min | ||
| CT 變比測量 | 范圍 | 1-10000 | |
| 精度 | ±0.05% | ||
| PT 變比測量 | 范圍 | 1-10000 | |
| 精度 | ±0.1% | ||
| 工作環境 | 溫度：－10℃ ～ 40℃，濕度：≤90%，海拔高度：≤1000m | ||
| 尺寸、重量 | 尺寸：380mm × 240mm × 180mm ， 重量：≤10Kg | ||
