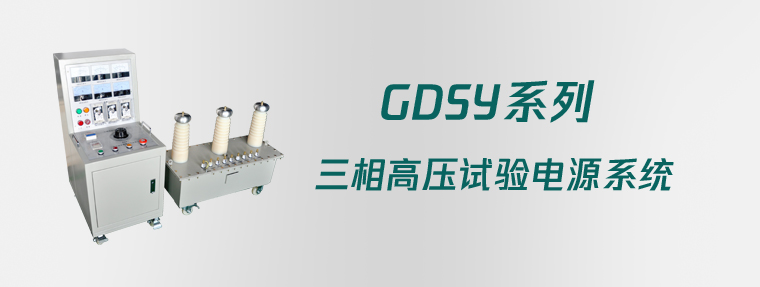

工頻交流耐壓系統是最基本的試驗設備。用于對各種電器產品、電氣元件、絕緣材料等進行試驗大綱規定電壓下的絕緣強度試驗,以考核產品的絕緣缺陷,衡量被試品的過電壓能力。它由高壓試驗變壓器、電動控制臺、調壓器等組成。下面就各個部分的使用加以說明。

電源指示燈、零位指示燈、工作指示燈、低壓電流指示（變壓器一次側電流）、高壓電壓指示（變壓器二次側電壓）、耐壓時間指示、零位啟動保護（調壓器非零位無法啟動）、低壓過流保護（變壓器一次側過流保護）、低壓過流保護設定、耐壓時間設定、耐壓計時到自動降壓、輸出電壓整定、過壓保護、過壓保護自動降壓、擊穿過流自動降壓、啟動、停止、連續升壓、點動升壓、連續降壓、點動降壓、升降壓急停。

• 結構:

  交流試驗變壓器鐵芯采用優質冷扎取向硅鋼片疊制而成。線圈為同心寶塔形多層圓筒環氧樹脂澆注式。低壓線圈在內,高壓線圈在外,箱體為柜式方形,裝有鐵輪。配套控制臺為鐵外殼臺式結構。設備具有外形美觀,移動方便等特點。

• 工作原理:

  用工頻三相380V電源接入電動控制臺,經感應調壓器調節0～400V電壓輸入至試驗變壓器初級繞組,根據電磁感應原理,在次級繞組得到可調的工頻電壓。

• 技術參數:
  • 試驗變壓器技術參數：
    • 容量25KVA
    • 輸入電壓：三相AC400V
    • 輸入電流：36A
    • 輸出電壓：AC10KV
    • 輸出電流：1.44A
    • 儀表相電壓：100V
  • 配套控制臺技術參數:
    • 容量25KVA
    • 輸入電壓：三相四線AC380V
    • 輸入電流：38A
    • 輸出電壓：三相AC0～430V
