首頁>>產品中心>> 其他 >>GDJB-61850 光數字繼電保護測試系統（停產）
閱讀次數：17689

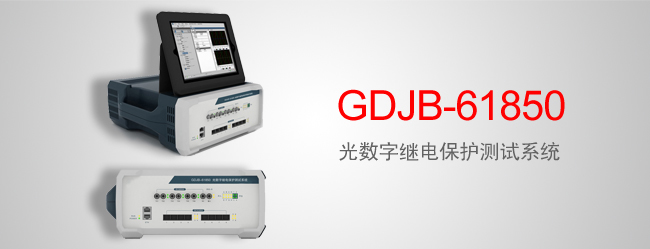

GDJB-61850 光數字繼電保護測試系統（停產）

選型
產品概述

隨著我國電力行業的發展及新技術的應用，智能變電站成為了未來變電站的發展趨勢，并成為堅強智能電網的重要組成部分，同時，對新型繼電保護裝置和IED的測試提出了新的要求�；贒L/T 860 標準的數字式繼電保護測試儀的開發與應用對提高繼電保護測試水平、防止繼電保護及安全自動裝置不正確動作和保障電網安全運行有著重要的現實意義。

“GDJB-61850光數字繼電保護測試系統”是采用嵌入式實時操作系統vxWorks、高性能PowerPC、大規模FPGA等技術，結合電力現場情況和眾多電力用戶經驗而自主研發的便攜式新產品。GDJB-61850為 符合IEC61850、IEC60044標準協議體系的數字化保護、自動化裝置和儀器儀表提供了完整的測試方案，廣泛適用于智能變電站、電科院、設備制造商及其他科研單位。

產品特點
  • 多種報文的發送、接收以及強大的計算分析能力
  • 完善的工程測試管理方案
  • 專用自動化測試模板
  • 標準、開放的測試模型及接口
  • 支持多臺級聯測試
產品參數
交流電源： 電壓：交流  220V ，允許偏差： -20%~15% ；
頻率： 50Hz ，允許偏差 -4%~2% ；
波形：正弦，畸變因數不大于 5% ；
直流電源： 電壓：直流 110V/220V ，允許偏差： -20%~15% ；
紋波系數： < 5% ；
以太網通訊接口 型號： 100Base-FX/1000Base-FX ；
端口數量： 8 對；
接口類型： LC ；
FT3 光纖串口 采用標準： IEC60044-7/8 ；
端口數量： 6 個發送口， 1 個接收口；
接口類型： ST ；
同步接口 接口類型： ST ；
對時誤差： <  ± 1 μ s ；
級聯同步口 接口數量： 1 路電 B 碼， 1 路 RS485 ( 為自適應主從模式，可輸入、輸出 ) ；
接口類型：鳳凰端子；
開出量硬接點 數量： 4 對；
類型：空節點；
輸出容量： 250V(AC/DC)/0.5A ；
繼電器動作時間： <   3ms ；
開入量硬接點 數量： 8 對；
類型： 20~250V(DC) 或空節點；
采樣頻率： 10kHz ；
時間分辨率： 100μs ；
防抖動時間： 0~25m s ；
計時誤差：± 0.1ms(0.001s~1s) ，± 0.01%(1s~1.5x105s)  ；
最大計時時間： 1.5x105s ；
模擬量小信號輸入 通道數量： 12 路；
電壓范圍：± 10V ；
電壓測量精度： 0.1% ；
最大電流： 1mA ；
允許輸入頻率：正弦信號  10~250Hz ，暫態信號  DC~10.0kHz ；
頻率測量精度： 1mHz ；
頻率測量分辨率： 0.001Hz ；
相位測量精度： <   0.1 º；
狀態指示：綠燈亮?xí)r表示有信號輸出；
接口類型：鳳凰端子；
模擬量小信號輸出 通道數量： 12 路；
電壓范圍：± 10V ；
電壓精度： 0.1% ；
最大電流： 1mA ；
頻率：正弦信號  10~250Hz ，暫態信號  DC~10.0kHz ；
頻率精度  0.002% （工頻下，誤差 1mHz ），分辨率  0.001Hz ；
相位：相角范圍 0~359.9 º，精度  <   0.1 º，分辨率   ± 0.01 º（ 50/60Hz ）；
接口類型：鳳凰端子；
外形尺寸、安全防護等級及顏色 機箱尺寸： (W × H × D) ： 256mm × 182mm × 365mm ；
重量： 5kg ；
