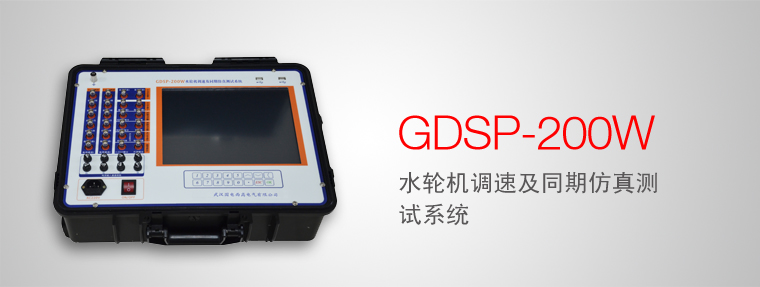

GDSP-200W 水輪機調速及同期仿真測試系統是武漢國電西高電氣有限公司針對于水力發電調速系統、水力發電自動準同期系統特性檢測而開發的一種綜合性測試平臺，儀器可以完成水輪機調速系統的空載擺動、空載擾動、甩負荷、不動時間，調速器靜特性，接力器開關規律、仿真開/關機支持，頻率死區測量、負荷響應試驗和跟蹤電網一次調頻等試驗項目,自動生成各種類型的試驗報告，GDSP-200W 還可以做通用錄波器和頻率發生器使用，并且系統采樣頻率可以達到 4KHz，這大大拓寬了儀器的使用范疇，增強了儀器的靈活性。

GDSP-200W 內部集成了5種不同類型的水輪機組模型，儀器可以執行這些模型的仿真功能，使之與調速器構成閉環系統，使調速器在沒有與真實機組連接的情況下也可以很方便的完成動態檢測。

• 5路低電壓／電流模擬量采集，電壓和電流可以任意轉換，電壓輸入范圍-10V~10V，電流輸入范圍-20mA~20mA，10%~100%滿量程采樣誤差小于0.2%
• 1路脈動電壓采集通道，電壓輸入范圍~400V~400V峰峰值輸入，10%~100%滿量程采樣誤差小于0.2%
• 2路頻率測量通道，45HZ~55HZ范圍，頻率分辨率為0.001HZ，測量誤差小于0.001HZ，測頻電壓輸入范圍0.5V~110V
• 2路無源節點開關量測量通道
• 2路有源節點開關量測量通道，開關信號輸入電壓范圍12V~220V
• 6路模擬量采集通道采用隔離采集方式，并且通道和通道之間也相互隔離
• 1個USB口用于數據下載或鍵盤，鼠標輸入
• 觸摸屏方式實現人機交互
• 儀器自帶4G數據存儲空間
• 12.1寸大彩屏顯示
