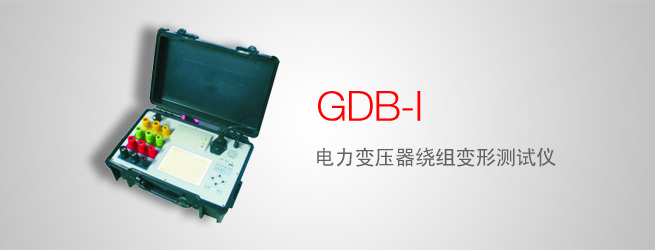

GDRB-Ⅰ電力變壓器繞組變形（阻抗法）測試儀是專門用于測量大中型變壓器阻抗特性進行測試的智能化儀器。電力變壓器短路損壞是電網中嚴重的主設備損壞事故。通過檢測變壓器繞組變形以減少變壓器短路損壞事故的發生是必要的。GB 1094.5－2003《電力變壓器 第5部分 承受短路的能力》將檢測短路電抗值作為判斷變壓器是否承受住短路電流沖擊的規定項目，并指出“觀察測量電抗的可能變化是特別重要的”。 低電壓阻抗測試能準確反應變壓器在繞組變形前后阻抗值的變化。

低電壓阻抗測試能準確反應變壓器在繞組變形前后阻抗值的變化。

GDRB-Ⅰ 電力變壓器繞組變形（電抗法）測試儀是我公司研制的，適用于容量2500kVA以上的電力變壓器。 容量小于上述規定的電力變壓器也可參照標準執行。儀器內部采用電壓、電流高精度同步交流采樣及FFT等數字信號處理技術，測量數據準確、穩定。該儀器采用三相或者單相測量方式，只需低壓側短接，高壓側非測試相無須短接，選擇變壓器聯結后，一次測量即可自動計算出每相的短路阻抗。儀器有低電流測試自動折算到額定電流功能，適合現場使用。該儀器可同步測量電壓，電流，功率，電源頻率。儀器可自動記錄測試數據，內置不掉電存儲器，可長期存儲測量數據，儀器自帶高速熱敏打印機，可以現場打印測試數據，儀器自帶大屏幕液晶顯示，全部中文菜單及操作提示，操作簡單直觀。

儀器完全滿足《DL/T 1093-2008 電力變壓器繞組變形的電抗法檢測判斷導則》之規定。

• 測試精度高，電流、電壓等基本參數的測試精度都優于0.1%.
• 系統穩定性，抗干擾能力強，系統采用軟件數字濾波、硬件抗混濾波抗干擾技術，使系統的測試穩定度及抗干擾能力都比同類儀器有很大的提高。
• 校驗、檢驗儀器采用LEM公司的NORMA4000，使生產的設備都可以精度溯源。
• 三個獨立的電壓和三個獨立的電流輸入通道，測量通道采用16bit高度AD轉換器，所有通道同步采集，使功率計算精度有根本的保障，GDRB-Ⅰ滿足所有變壓器的接線測量方式。
• 在電壓、電流波形嚴重畸變及低功率因數下仍可準確測量變壓器阻抗值。
• 所有測試通道完全隔離、獨立，自動調節量程范圍
• 所有輸入通道的外接PT、CT的變化可分別進行設定，當輸入電壓小于500V，電流小于50A時，可直接測量
• 320X240分辨率高清晰度液晶顯示屏，可同時顯示多個測試參數
• 全漢字化的操作界面和報告打印及存儲功能，能充分滿足用戶的使用需求

GDRB-Ⅰ 電力變壓器繞組變形（電抗法）測試儀測試的參數有：

• I1r、I2r、I3r： A相、B相、C相的電流有效值，單位：A；
• U1r、U2r、U3r： A相、B相、C相的相電壓有效值，單位：V
• Ukt：折算到額定電流、額定溫度下的阻抗電壓百分比
• Pkt：折算到額定電流額定溫度下的負載損耗，單位：W
• PF：功率因數
• Pm1、Pm2、Pm3：分別為A相、B相、C相的平均功率，單位W
• Pk：折算到額定電流下的負載損耗，單位：W
• Ur：Ua、Ub、Uc的電壓有效值，單位：V
• Ir：A、B、C三相電流有效值，單位：A
• Um：Ua、Ub、Uc的電壓平均值，單位：V
• Im：A、B、C三相電流平均值，單位：A
• Uk：折算到額定電流下的阻抗電壓，單位：V
• KI：輸入電流與額定電流的比值，單位為％
• U1m、U2m、U3m：分別為A相、B相、C相的相電壓平均值，單位：V

電壓測量技術指標：

• 輸入電壓測量：測量范圍：25V—500V(直接測量)，在進行阻抗測試時通常使用AC220V或者AC380V
• 最高電壓：600V
• 基本精度：0.1%
• 外接PT變比：1～10000

電流測量指標：

• 輸入電流測量：測量范圍：0.5A—50A(直接測量)
• 最高電流：50A
• 基本精度：0.1%
• 外接CT變比：1～10000

阻抗測量指標：

• 阻抗測試范圍：0～100％
• 阻抗測試精度：0.1％

功率測量指標：

• 功率測量：測量范圍：15W—10kW
• 有功功率精度：0.2%（功率因數>0.5） 0.5%（功率因數>0.1）
• 無功功率精度：0.5%（功率因數>0.5）
• 視在功率精度：0.5%

功率因數指標

• 功率因數（PF）
• 測量范圍：0.000—±1.000
• 容性負載：＋即超前的功率因數
• 感性負載：－即滯后的功率因數；
• 基本精度：0.5%
• 采用優質外箱，儀器小巧美觀，攜帶方便

重點推薦：該設備預留USB口，可將測試數據導入至U盤中，存入PC機中的數據庫管理軟件，數據管理軟件可方便快捷地訪問數據，查詢歷史數據，調入多次數據以便比較，更能自動生成測試報告文檔。
