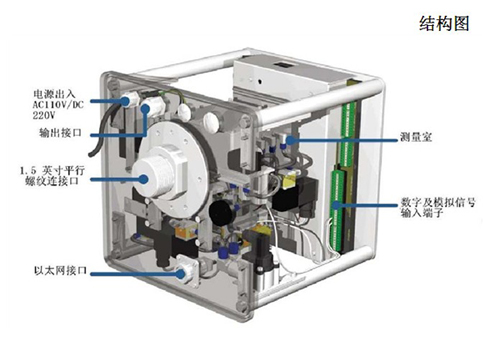

HYDROCAL 1008是直接安裝在變壓器本體上的測量變壓器油中氣體含量的監測裝置。它可以不間斷的測量變壓器油中溶解氣體氫氣H2，一氧化碳CO，二氧化碳CO2，甲烷CH4，乙炔C2H4，乙烷C2H6以及微水。

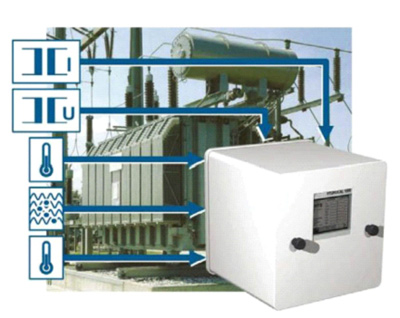

當變壓器發生故障時，首先產生的氣體是氫氣H2，當變壓器固體絕緣產生故障時，會大量生成一氧化碳CO。隨著變壓器故障的進一步發展，在局部放電或電弧放電階段，乙炔C2H2和乙烯C2H4會大量產生，可以借此初步判斷變壓器故障的性質。作為一個小型的變壓器綜合診斷平臺，HTDROCAL 1005可以將變壓器的其他監測系統通過模擬輸入整合在一起，它包括以下輸入端子：

• 4 路模擬輸入 0/4-20mA
• 6 路模擬輸入 0/4-20mA / 0-1/10V可自由配置。作為變壓器的綜保系統，本機裝備有共10路數碼化的保護報警輸出以實現各種保護與控制功能如冷卻風機，有載調壓開關等等。
• 8 路繼電保護輸出
• 5 路數字輸出

• 應用近紅外 NIR 技術共可監測8種油中溶解氣體-氫氣H2，一氧化碳CO，二氧化碳CO2，甲烷CH4，乙炔C2H2，乙烯C2H4，乙烷C2H6以及微水。
• 提供多種通信接入方式，其中包括以太網ETHERNET10/100 Mbit/s(銅線或光纖接入）及RS 485 Modbus接入可開放及支持大部分變電站所應用的通信協議如IEC61850，MODBUS ，DNP 3等等。
• 可選配內置的Ethernet，GSM and analog modems實施遠程與網絡式的系統通信及控制。

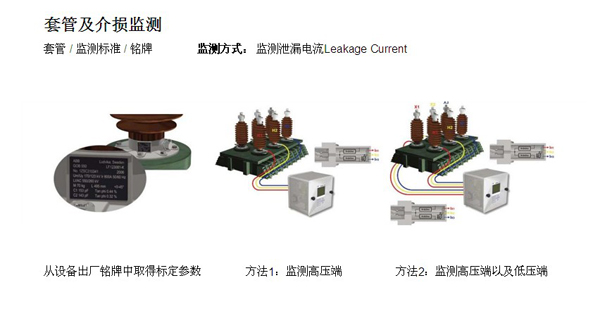

• 通過6對的模擬AC電流輸入出點可以聯接高壓電容式套管傳感器進行變壓器套管介損、泄漏電流、功率損耗等監測。

• 電壓和電流 （通過變壓器電壓及電流監測裝置）
• 變壓器溫度
• 頂部及底部油溫 （通過附加的溫度傳感器）
• 用戶自選自由設置 Free configuration式的模擬輸入觸點，用戶可按需要自由選配使用各類外接傳感器

• 凝固熱點計算 Hot Spot(acc. IEC 60076)
• 使用壽命 Transformer Life
• 老化率 Aging Rate
• 冷卻風機及有載開關控制 On-load Tape Changer and Ventilation System Control （高級功能是與世界著名的變壓器生產商PAUWELS共同研發）
