執行標準：

• IEC60270 《局部放電測量》
• GB/T7354 《局部放電測量》

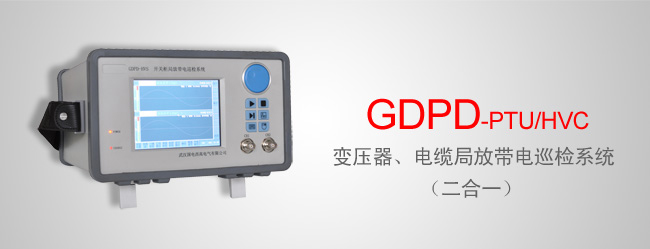

GDPD-PTU/HVC 是我公司研發的全新結構的儀器，結構緊湊、輕巧便攜，內置光、電雙輸入接口，可直接連接電、 超聲等各種局部放電檢測傳感器，內置高性能鋰電池，續 航時間可達 4 小時，可直接連接數碼照相機，將檢測數據、 試驗波形和試品照片統一保存，并具有強大的放電信號分 析能力和干擾信號處理能力，使試驗更加方便。系統全部 自主研發、生產，通過了電磁兼容檢驗、產品鑒定以及軟 件認證。被測試品不分電壓和容量等級，均可準確測量。



系統優勢

GDPD-PTU/HVC 變壓器、電纜局放帶電巡檢系統（二合一），提供的功能：

• 變壓器局部放電巡回檢測：采用脈沖電流和超聲波原理，對運行狀態下的變壓器進 行故障診斷和局部放電測試。攜帶方便，測量快速，抗干擾能力強，便于現場使用。
• 電纜終端局部放電在線檢測、定位：局部放電定位探測器操作簡單方便，與試品無 任何接線，非接觸測試。定位準確，探測器內安裝了具有發明專利技術的電、聲三 維空間定位傳感器，通過對電、聲信號幅值和時差變化的分析，可準確定位放電點 的三維空間位置。
• 提供在復雜現場的多種抗干擾措施：具備小波消噪、頻域消干擾、獨特天線噪聲門控、 信號極性判別、局放智能識別、動態和靜態抗干擾、數字模擬混合濾波等多種抗干擾 功能，各種抗干擾措施靈活組合應用，能夠有效減小干擾對測量結果的影響，便于在 復雜的環境下確保準確測量。
• 多種分析功能：具有相位分析，指紋圖、頻譜分析等分析功能，軟件也可以詳查分析 某個相位波形，窗口隨意放大和縮小，也可以對該段數據進行頻譜分析，分析放電波 形的頻譜含量，使放電波形之間更具可比性，全面統計分析試驗數據，減少試驗中非 穩定性因素對試驗結果的影響。
• 自動生成試驗報告：自動或手動記錄保存試驗數據和瞬態放電波形，生成試驗報告， 提供后期數據分析參考。
• 顯示屏：顯示屏為高分辨率觸摸屏，方便現場的操作使用。
• 便攜移動：適合在環境復雜的現場移動使用。



主要功能

• 變壓器及電抗器局部放電巡回檢測
  • 局部放電在線（帶電）巡回檢測是在高壓電氣設備帶電運行過程當中檢測其內部局部 放電的變化情況，通過檢查該設備的局部放電情況從而分析此高壓電氣設備當前的絕 緣狀態。
  • 采用寬頻帶電流互感器（脈沖電流法）、超聲波傳感器（超聲波法），實現現場對變壓 器的局部放電帶電巡回檢測。
  • 隨時保存巡檢記錄，查閱局部放電歷史數據、放電波形及趨勢圖。
  • 采用寬頻帶電流互感器通過中性點接地回路或鐵心接地回路以及油箱接地回路，采集 高壓電氣設備的放電信號。通過多種抗干擾手段抑制了各種外部噪聲干擾，改善了信 噪比，有效的提高了檢測準確度。
• 電纜局部放電巡回檢測
  • 局部放電定位探測器操作簡單方便，與試品無任何接線，非接觸測試。
  • 結構合理，利用高壓絕緣手柄和光纖隔離高壓，保證操作安全可靠。
  • 探測器殼體外部安裝高壓絕緣護套，保證試品和儀器的安全。
  • 定位準確，探測器內安裝了具有發明專利技術的電、聲三維空間定位傳感器，通 過對電、聲信號幅值和時差變化的分析，可準確定位放電點的三維空間位置。
  • 探測器自帶充電接口，可靈活選擇充電電池或一次性電池。

使用條件

• 工作環境：環境溫度：-10～45℃
• 相對濕度：≤95%

技術性能
校準脈沖發生器：

• 輸出電量：10、50、100、500pC
• 脈沖上升時間：<60ns
• 頻率范圍：50Hz～1000Hz

產品構成

項目	描述
主處理機	工業計算機
顯示屏	6.4真彩色TFT觸摸液晶顯示屏 顯示分辨率：640×480
外部接口	VGA接口；RS232接口；USB接口；鍵盤和鼠標接口；接地端子；外同步信號輸入端子（AC10V~200V）；充電接口；2路電信號接口；2路光信號接口
信號輸入接口方式	前入口
光輸入接口	內置選配
外形尺寸	寬×高×深（300×168×320）mm
重量	6.5kg



整機性能

項目	描述
測量通道	獨立2通道
檢測靈敏度	0.1pC
采樣速率	5MHz
采樣精度	12Bit
測量范圍	0.1pC ~ 10000nC
測量頻帶	3dB帶寬2kHz~300kHz
本量程非線性誤差	5%
量程切換	×1，×10，×100，×1000，×10000（>100dB）
可測試品的電容量范圍	6pF ~ 250μF
程控濾波器分段	20kHz ~ 100kHz，80kHz ~ 200kHz，40kHz ~ 300kHz
試驗電源頻率范圍	50 ~ 500Hz
抗電壓沖擊能力	2500V，信號端口地，電源端，對地（正、負）
充電電源	AC220V；頻率50Hz；功率50W

配件介紹和參數說明

校準脈沖發生器

• GDPD-02 校準脈沖發生器，可以產生標準的瞬變的電荷。目前采用的分度方法是根據視在放電電荷的定義，在試品兩端注入的標準瞬變 電荷來度量放電量的大小。
• GDPD-02 校準脈沖發生器提供雙極性脈沖，并且脈沖重復率在50Hz～1000Hz 內可調（一般選擇試驗電壓頻率的兩倍），放電量可在：1pC、10pC、50pC、100pC、500pC 之間任選。完整試驗回路中測量系 統的校準（直接校準），也可以直接對系統進行校準。
• GDPD-02 校準脈沖發生器的信號是由-BNC 和一對紅、黑端子輸出，BNC 為電壓輸出，用于專業檢測；一對紅、黑端子分別連接試品的端頭和地，通常黑線接 地，紅線接試品的高壓端。

寬頻帶電流互感器

• 寬頻帶電流互感器是放電測量的一種前端耦合裝置，是極性判別、天線噪聲門控抗干擾最有效的信號耦合單元之一。 寬頻帶電流互感器的型號為 WCT-2，頻帶范圍：10kHz～1.2MHz。 寬頻帶電流互感器的連接方法：在變壓器局放測量中，寬頻帶電流互感器一般接在鐵心接地線，夾件接地線或零線上， 也可接入被測線圈的末端。
• WCT-2 型寬頻帶電流互感器為穿纜式互感器，與 GDPD-1-X 型輸入單元配合使用，一 次電纜穿纜的原則為：從寬頻帶電流互感器的正面（有標牌面）穿入，背面穿出接地。

天線放大器

• 天線放大器是在局部放電測量中用于接收空間干擾信號的前端接收單元。
• 天線放大器的測量頻帶為 5.0kHz～1.2MHz。 在局部放電測量中，尤其在線局部放電測量中用于接收空間強電磁波信號，如雷電信號、電焊打火在空間的傳播等。
• 天線放大器的安裝，根據現場干擾情況決定安裝位置。一般情況下和型寬頻帶電流互感器放置在一起，信號電纜由天線放大器的 BNC 口接同軸電纜至局部放電綜合分析器。

局部放電定位探測器

局部放電定位探測器是國電西高最新推出的一種用于檢測高壓電氣設備放電故障位置的裝置。局放定位探測器采用本公司專利技術開發的電、聲三維空間定位傳感器（專利號：ZL 20062 0023740.8），與 GDPD 系列局放綜合分析儀配套使用，能夠?qū)崿F(xiàn)在與被檢測試品非接觸的狀態下，精確確定被測試品的放電位置。局部放電定位探測器廣泛應用于干式變壓器、開關、斷路器、電纜接頭等各種高壓電氣設備的局部放電在線檢測及定位。

局部放電超高頻探測器

信號傳輸方式：同軸電纜 帶寬：300MHz～1.5GHz 檢測靈敏度：10pC

局部放電超高頻探測器

局部放電超聲探測器，分為局部放電測量用和在線局部放電 監測用，有兩種型號：USS－1、USS－2。兩種探測器的區別在于 供電方式不同，一種是電池供電，一種是長距離電纜供電。

局部放電超聲探測器的頻帶范圍：5kHz～350kHz。 利用超聲波測量局部放電屬于局部放電的非電測量法之一。這種方法特別適用于放電的定位。

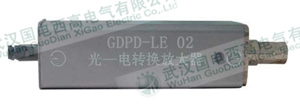

光電轉換放大器

GDPD-LE 02 光電轉換放大器，用于將來自探測器的光信號轉換為電信號并放大，之后通過 50Ω同軸電纜連接 到通道的輸入端。

光纖

光纖用于傳輸局放超聲波信號，分為室內和室外。

同軸電纜

采用實芯聚乙烯絕緣射頻同軸電纜。同軸電纜一般長度為 10～15 米，兩端配 50Ω直形 BNC 插頭，分別與探測器和局部放電測量主系統 的 BNC 插座相連接。
