首頁>>產品中心>> 其他 >>GDGC-600T(停產)電量故障錄波分析儀
閱讀次數：11343

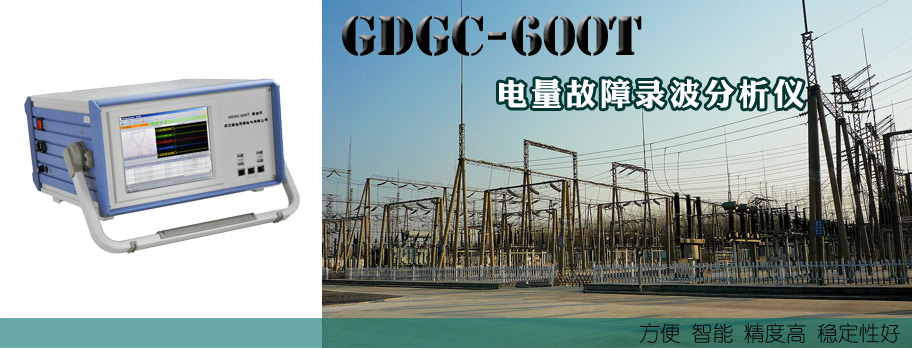

GDGC-600T(停產)電量故障錄波分析儀

選型
產品概述

GDGC-600T電量故障錄波分析儀，又稱為發電機特性分析儀、發電機故障錄波儀。采用先進的DSP與32位嵌入式CPU，結合高性能的嵌入式實時操作系統VxWorks而設計的，適應電力系統發展需求的嵌入式電力故障錄波分析裝置。它可廣泛應用于各種電壓等級的線路、發電機-變壓器組、變壓器等需要故障錄波和狀態記錄、分析的場合。

產品特點
  • 信號采集與啟動計算采用單DSP構架，由1片DSP實現32路模擬量，32路開關量的接入；同時采用新型電路結構和75000門大規�？删幊踢壿嬈骷�，集成度高，抗干擾能力強，系統運行穩定。
  • 32位高速浮點數字信號處理器(DSP)，16位A/D，采樣速率10kHz可調，諧波分辨率≤99次，開關事件分辨率0.1ms；
  • 采用高性能實時嵌入式操作系統VxWorks，系統穩定、可靠，實時性好；
  • 錄波數據二存儲：錄波數據分別存儲在32位CPU和管理機上，大大地提高了數據的安全性；
  • 數據記錄采用A-B-C段方式，A、B、C段全部采用采樣值記錄，摒棄了傳統的D、E低采樣率和有效值記錄段，從而全部數據可以進行相量圖分析和阻抗分析，大大地提高了數據的可用性；
  • 支持長時間連續紀錄，裝置能以1KHz的采樣值連續記錄，記錄數據以7天為周期刷新，數據保持時間只受通道數和存儲器容量限制，摒棄了傳統的一周波一個點的有效值慢掃描記錄；
  • 不定長動態錄波和故障測距，金屬性短路的測距精度優于2%；
  • 啟動判據種類齊全，在各種短路、接地故障和其它異常工況下靈敏啟動錄波；
  • 強大的計算和分析能力（電壓、電流的幅值、峰值、有效值、頻率計算，有功、無功功率計算，功角、相角測量，相量、序量和諧波分析）；
  • 公式編輯器可生成各種電量及其導出量的波形圖，并可動態觀察其隨時間變化的軌跡，真實地再現故障全過程；
  • 支持多種對時方式，包括接點脈沖對時、IRIG-B碼對時、網絡對時等，并支持對時方式組合及雙向?qū)r(shí)；
  • 可以完全脫離管理機獨立工作；
  • 錄波數據格式自動轉換，可轉出COMTRADE 1999版或COMTRADE 1991版；
  • 先進的抗干擾設計：采用8層PCB、SMD裝配和軟件容錯技術，抗干擾能力達到GB/T14598規定的嚴酷等級為Ⅳ級標準。
技術參數
產品型號參數
輸入信號
裝置可接入 32 路模擬量、 32 路開關量 模擬量通道標準配置   交流電壓（ TV ）通道 額定電壓 57.7V
額定頻率 50H
量程 180Vrms
通道數量 8 路
交流電流（ TA ）通道 額定電流 5A
額定頻率 50Hz
量程 180Arms
通道數量 8 路
交直流電流（霍爾）通道 量程 125Arms
通道數量 4 路
交流電流（鉗形表）通道 量程 100Arms
額定頻率 50Hz
通道數量 4 路
直流電壓通道 測量范圍 0V — +750V
通道數量 2 路
直流電壓通道 測量范圍 0V — +300V
通道數量 2 路
直流電壓通道 測量范圍 0V — +10V
通道數量 2 路
直流電壓通道 測量范圍 0V — +200mV
通道數量 1 路
直流電壓通道 測量范圍 0mA — +20mA
通道數量 1 路
開關量信號形式 DC24V 空節點通道數量 16 路
DC110V/220V 有源節點通道數量 16 路
對時方式 IRIG-B 碼對時， RS485 接口形式； 硬件脈沖對時（分或者秒）， DC24V 空節點。
交流電壓（ PT ）通道精度表 輸入電壓 5.00V 測量誤差 ≤0.5%
20.0V ≤0.5%
50.0V ≤0.1%
100.0V ≤0.5%
150.0V ≤0.5%
180.0V ≤0.5%
交流電壓（ CT ）通道精度表 輸入電壓 0.50A 測量誤差 ≤2%
1.00A ≤0.5%
2.50A ≤0.2%
5.00A ≤0.1%
25.0A ≤0.2%
50.0A ≤1%
100A ≤2%
直流電壓通道精度表 輸入電壓 （占滿量程％） 5 測量誤差 ≤ 2%
10 ≤ 1%
20 ≤ 0.2%
50 ≤ 0.1%
70 ≤ 0.2%
90 ≤ 1%
100 ≤ 2%
過載能力 交流電壓回路 3 倍額定電壓，連續工作
交 / 直流電流回路 10A 電流 連續工作
100A 電流 工作 10s
180A 電流工作 工作 1s
采樣指標 單 DSP 采樣，采樣速率 10 kHz ， 5kHz ， 2kHz ， 1kHz 可設置
10kHz 采樣率下，諧波分辨率 99 次
10kHz 采樣率下，開關事件分辨率 0.1ms
25 ℃時，額定值下的電流、電壓波形采樣精度優于± 0.5 ％
25 ℃時，額定值下的各路電壓、電流之間的有效值測量相對誤差小于± 0.5 ％
有功功率、無功功率、視在功率測量誤差不超過 ± 0.5%
裝置的各路交流電壓、交流電流相互之間的相位測量誤差 ≤ 0.5 °
溫度從 -10 ℃至 50 ℃的變化引起的誤差不超過滿刻度的± 1.0%
額定頻率 50Hz 的交流通道采用自適應技術調整零漂
信號處理 32 位高速浮點 DSP + 32 位嵌入式 CPU
16 位 A/D
時鐘及同步精度 具有三種對時方式：硬件脈沖對時， IRIG-B 碼對時，網絡對時
同步時鐘精度： IRIG-B 及脈沖方式≤ -1s
裝置自身時鐘精度 24h ，誤差≤± 1s
錄波數據記錄方式 采用 A-B-C 段記錄方式，各時段記錄時間可調，采樣頻率可設，且全部為瞬時采樣值，最低采樣率為 1000Hz
錄波管理機 錄波管理機采用高性能低功耗的嵌入式一體化工控機，配有 80G 筆記本小硬盤，運行 Windows 2000 Server 操作系統。采用寬視角工業級 8.4TFT 液晶顯示器。配有 4 個 USB 接口，可以連接 USB 鍵盤、 USB 鼠標、 USB 打印機、 USB 移動存儲器等。
存儲容量 可接入 32 路模擬量和 32 路開關量，嵌入式 32 位 CPU 插件標配 80G 筆記本小硬盤作為存儲介質。
同步二存儲 故障數據分別由 GDGC-600T 中的嵌入式 32 位 CPU 的硬盤、錄波管理機上的硬盤二個存儲介質同時存儲，確保錄波數據的安全性。
啟動精度 相電壓突變量啟動 整定范圍 0.03 — 0.2Un
整定精度 不大于 5 %
零序電壓突變量啟動 整定范圍 0.03 — 0.2 Un
整定精度 不大于 5 %
正序電壓越限啟動 整定范圍 1.05 — 1.3 Un
整定精度 不大于 2%
負序電壓越限啟動 整定范圍 0.02 — 0.2Un
整定精度 不大于 2 %
零序電壓越限啟動 整定范圍 0.02 — 0.2Un
整定精度 不大于 2 %
頻率越限啟動 整定范圍 50.2 — 52 Hz
整定精度 不大于 0.001 Hz
頻率變化率啟動 整定范圍 0.01 — 10Hz/s
整定精度 不大于 0.005 Hz/s
1.5s 內電流變差 10 ％啟動 整定范圍 0.05 — 0.3In
整定精度 不大于 3 %
相電流突變量啟動 整定范圍 0.02 — 0.3In
整定精度 不大于 5%
相電流越限啟動 整定范圍 0.5 — 1.3In
整定精度 不大于 2 %
零序電流突變量啟動 整定范圍 0.02 — 0.3In
整定精度 不大于 5 %
零序電流越限啟動 整定范圍 0.05 — 0.3In
整定精度 不大于 2 %
負序電流越限啟動 整定范圍 0.05 — 0.3 In
整定精度 不大于 2 %
參數整定方式 在線修改：錄波儀運行時，可直接修改運行定值及參數
抗電磁干擾能力 能承受 GB/T14598.9 規定的嚴酷等級為 III 級的輻射電磁場干擾
能承受 GB/T14598.10 規定的嚴酷等級為Ⅳ級的快速瞬變干擾
能承受 GB/T14598.13 規定的嚴酷等級為 III 級的脈沖群干擾
能承受 GB/T14598.14 規定的嚴酷等級為Ⅳ級的靜電放電干擾
絕緣性能 絕緣電阻 裝置所有輸入信號與機殼之間的絕緣電阻在標準試驗條件下，不小于 100M Ω
介質強度 裝置所有模擬輸入信號對地及無電氣聯系的各回路之間的介質強度能耐受交流 50Hz 、電壓 2kV （有效值）、歷時 1min 試驗，而無絕緣擊穿或閃絡現象。
裝置開關量對地及無電氣聯系的各回路之間的介質強度能耐受交流 50Hz ，電壓 500V( 有效值 ) ，歷時 1min 試驗，而無絕緣擊穿或閃絡現象。
裝置 GPS 對時信號對地及無電氣聯系的各回路之間的介質強度能耐受交流 50Hz ，電壓 500V( 有效值 ) ，歷時 1min 試驗，而無絕緣擊穿或閃絡現象。
環境條件 環境溫度 -10 ℃～ +55 ℃
相對濕度 5% ～ 95%
大氣壓力 86kPa ～ 106kPa
運輸、儲存溫度 -25 ℃～ +70 ℃
通訊 支持標準 TCP/IP 協議和 IEC870-5-103 規約 通訊方式 通過以太網，與故障信息管理系統聯網；通過以太網與多級調度聯網
通訊速率 10/100M
供電電源和功耗 交流電源 單相 220V ，允許偏差 -20%~+15% ，頻率 50Hz ，允許偏差 3Hz
功耗 工作電源： ≤ 50W
