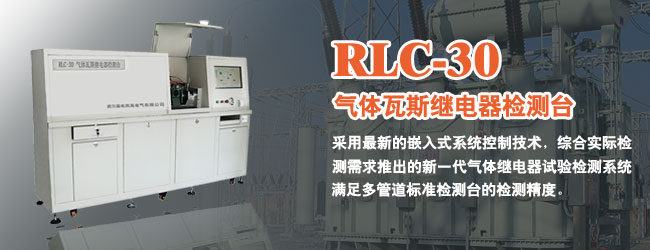

氣體瓦斯繼電器檢測臺采用最新的嵌入式系統控制技術，綜合用戶的實際需求而推出的新一代氣體繼電器試驗檢測系統。本系統采用了油泵—流量計直接測量方法，采用口徑一致，使用80口徑基礎檢測管道，配合25口徑、50口徑漸縮管，完成國內外所有對應口徑氣體繼電器的流速、容積和密封進行檢測，且實驗過程無須人工參與。繼電器前設有流動調整器，后端設有穩流直管段，可達到相關標準。

結構形式
• 外部機柜采用冷扎板折邊成型工藝制造
• 自動對中機構，同心偏差±3mm
• 夾緊器采用液壓式夾緊被試件；
• 油箱采用非承壓式結構，側面設有油位計；
• 在被試件的安裝位置處設有防護罩；
• 工作環境：－10~＋50℃，相對濕度<85%；
• 電氣主線路采用AC380V，總功率9.5KW；
• 油泵電機采用AC380V，功率5.5KW；
• 電動執行元件采用AC220V/DC24V電源控制，功率0.25KW；
• 控制系統采用AC220V/DC24V電源控制，功率0.25KW；
• 油加熱器：AC220V,功率3.5KW；
• 采用19寸全彩觸摸顯示器，全中文圖形顯示，操作過程由系統自動完成，無需人工干預；
• 嵌入PC系統可直觀的對重瓦斯流速、輕瓦斯容積、密封檢測的單項和綜合項目進行操作，并同時編輯打印試驗報告；
• 安裝了熱敏打印機；
• PC系統內安裝由我公司自主開發，具有完全知識產權的專業測量控制軟件，并且可實施網絡遠程系統升級和維護。
• 遠程技術支持：如現場操作人員需要技術支持，設備只需接入外圍網絡，遠程端技術人員即可對設備進行遠程操控及設備軟件升級。

測量范圍

重瓦斯流速檢測

• φ25毫米管徑的流速范圍：0.6~4.2m/s；
• φ50毫米管徑的流速范圍：0.6~3.2m/s；
• φ80毫米管徑的流速范圍：0.6~2.2m/s。

  輕瓦斯容積檢測

• 檢測范圍：0~950ml。

  密封檢測壓力及時間范圍

• 密封檢測壓力范圍：0~250KPa；
• 密封檢測時間范圍：1~60min。

  QJ-40繼電器檢測

• 檢測范圍：1mm-150mm。

精度

流速檢測精度：1.5級；

流量計精度：0.5級；

重瓦斯流速重復檢測誤差：

• φ25毫米管徑的流速±0.068 m/s、±0.054m/s【廠標±0.034m/s】；
• φ50毫米管徑的流速±0.048 m/s、±0.039m/s【廠標±0.024m/s】；
• φ80毫米管徑的流速±0.028 m/s、±0.024m/s【廠標±0.014m/s】。

  重瓦斯流速顯示位數：0.000m/s；

  輕瓦斯容積重復檢測誤差：±9.5ml；

  輕瓦斯容積顯示位數：000.0ml;

  密封重復檢測誤差：±2.5Kpa；

  密封顯示位數：000.0Kpa；

  QJ-40檢測精度：1.0級；

  QJ-40顯示位數：0.100mm。
