互感器二次開路故障檢測（GDHG-105）

在電力系統中起到變流和電氣隔離作用，為電力系統中測量儀表、繼電保護等二次設備獲取電氣一次回路電流信息，為了保證電力系統安全經濟運行,必須對電力設備的運行情況進行監視和測量.但一般的測量和保護裝置不能直接接入一次高壓設備,而需要將一次系統的大電流按比例變換成小電流,供給測量儀表和保護裝置使用。

電流互感器原理是依據電磁感應原理的。電流互感器是由閉合的鐵心和繞組組成。它的一次繞組匝數很少，串在需要測量的電流的線路中，因此它經常有線路的全部電流流過，二次繞組匝數比較多，串接在測量儀表和保護回路中，電流互感器在工作時，它的2次回路始終是閉合的，因此測量儀表和保護回路串聯線圈的阻抗很小，電流互感器的工作狀態接近短路。

電流互感器的二次開路故障具有隱蔽性，不容易被發現，如何及時發現電流互感器二次開路故障，需要我們實際工作中摸索和積累經驗，具體可從以下方面檢查判斷：

1.回路儀表指示異常，一般是降低或為零。用于測量表計的電流回路開路，會使三相電流表指示不一致、功率表指示降低、計量表計轉速緩慢或不轉。如表計指示時有時無，則可能處于半開路狀態（接觸不良）。

2.電流互感器本體有無噪聲、振動不均勻、嚴重發熱、冒煙等現象，當然這些現象在負荷小時表現并不明顯。

3.電流互感器二次回路端子、元件線頭有放電、打火現象。

4.繼保發生誤動或拒動，這種情況可在誤跳閘或越級跳閘時發現并處理。

5.電度表、繼電器等冒煙燒壞。而有無功功率表及電度表、遠動裝置的變送器、保護裝置的繼電器燒壞，不僅會使電流互感器二次開路，還會使PT二次短路。

此外，在檢查處理電流互感器二次開路故障時，要盡量減小一次負荷電流，以降低二次回路的電壓。操作時要注意安全，嚴格按照相關操作要求進行，要站在絕緣墊上，戴好絕緣手套，并使用絕緣良好的工具，杜絕安全事故的發生。

電流互感器在電力系統中起到至關重要的作用，為避免電流互感器發生故障，需要定期對電流互感器的特性進行試驗，在最大程度上確保電流互感器能正常工作。其中電流互感器的試驗項目包括：

1.變比測量

2.極性判別

3.伏安特性測量

4.5%和10%誤差測量

5.實際負荷測量

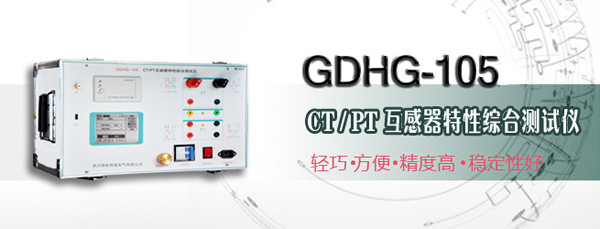

一般在電流互感器的試驗項目中采用互感器測試儀進行測量這一方法更為簡單方便。在選用互感器測試儀時應注意購買的互感器測試儀可適用于電流互感器試驗和電壓互感器試驗，最好保護類和計量類均適用。可根據試驗場地選擇相應的互感器測試儀，也可購買通用的。注意現場調試時應該購買小巧輕便的便于搬運。確定其測量精度應能滿足試驗的需求甚至更高。在測量數據時應該更為準確和穩定。

在購買時應檢查儀器設備的氣密性、精度以及環境溫度。查看設備的功能和容量能否滿足需求，除此之外還需注意廠家口碑，信譽和售后服務等要求，選擇信譽和口碑好的廠家進行合作才能有更好的購買和使用體驗。
