電纜輸電分析及故障檢測（GD-4133）

眾所周知，電纜在電力系統中具有不可動搖的卓越地位，電纜的制造工藝和性能方面也有了飛速的發展。由電纜鋪設的輸電線路具有以下幾個優點：

1.一般埋設在地下管道中，占地少。

2.氣候和環境影響較小，輸電性能更加穩定 。

3.可用于一般架空線路難以實現的路段（比如跨海峽）。

4.維護起來工作量小，安全性更高。

事物凡是有利必有弊，電纜輸電線路也存在缺點：

1.輸送容量限制。

2.造價高，而且電壓越高與架空線路的差價越大 。

3.故障難以檢測，故障排查時間長。

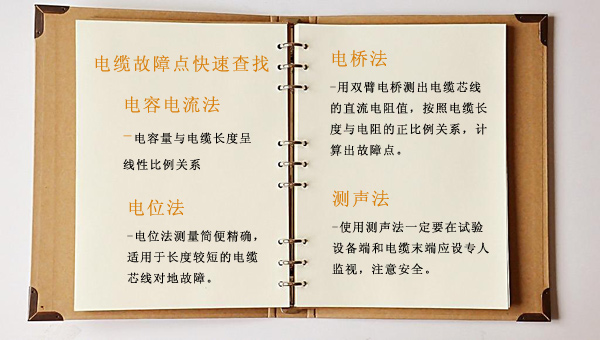

一旦電纜發生故障，如何快速查找電纜故障點，解決供電故障問題？武漢國電西高電氣有限公司經過多年的研究經驗總結了一下四種方法能快速解決電纜故障點快速查找的問題。

1.電容電流法。

電纜運行時，電纜芯線對地以及芯線之間都存在均勻分布的電容，電容量與電纜長度呈線性比例關系，電容電流測定法就是根據這一原理進行測定的，對于電纜芯線斷線故障的測定非常準確。測量使用設備為0～100mA、0.5級交流毫安表一只，0～30V、0.5級交流電壓表一只，1～2kVA單相調壓器一臺。

2.電位法。

電位法測量簡便精確，適用于長度較短的電纜芯線對地故障，無需要精密儀器和復雜計算。測量原理是將電纜故障芯線與等長的比較導線并聯在兩端加電壓，也就等于在兩個并聯的均勻電阻絲兩端接了電源，此時一條電阻絲上的任何一點和另一條電阻絲上的對應點之間的電位差為零。由于微伏表的負極接地，與電纜故障點等電位，所以當微伏表的正極在比較導線上移動至指示值為零時的點與故障點等電位即故障對應點。

3.電橋法。

用雙臂電橋測出電纜芯線的直流電阻值，再準確測量電纜實際長度，按照電纜長度與電阻的正比例關系，計算出故障點。電橋法對于電纜芯線間直接短路或短路點接觸電阻小于一兆歐的故障的判斷誤差小于三米。當故障點接觸電阻大于一兆歐時可以使用加高電壓燒穿的方法使電阻降至一兆歐以下再用電橋法測量。

4.測聲法。

使用測聲法一定要在試驗設備端和電纜末端應設專人監視，注意安全。此方法所用設備為直流耐壓試驗機。根據故障電纜放電的聲音進行查找，對于高壓電纜芯線對絕緣層閃絡放電較為有效。當電容器充電到一定電壓值時，球間隙對電纜故障芯線放電，在故障處電纜芯線對絕緣層放電產生火花放電聲，地埋電纜先要確定并標明電纜走向再在雜噪聲音最小的時候借助醫用聽診器或耳聾助聽器等設備進行查找，而明敷設電纜憑聽覺可直接查找，沿電纜走向慢慢移動，當放電聲達到最大時該處就是故障點。

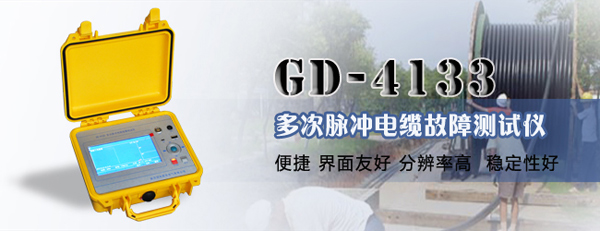

為了更高效的找到電纜的故障點，需要借用專業儀器輔助才能更精準的找到電纜故障點，因此選擇一款性能可靠電纜故障測試儀顯得更為重要。要求電纜故障儀能有效、精確的查找故障點，具有波形易于識別，分辨率高以及便于操作等優勢。能適應多種現場環境的操作。
