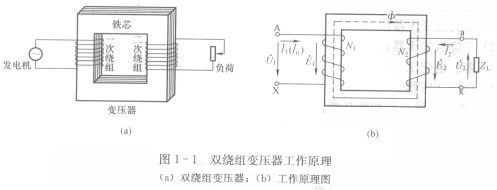

變壓器是一種用于改變交流電壓的裝置，主要是利用電磁感應的原理來實現。其主要可實現電壓、電流和阻抗轉換、還能起到隔離、穩壓的作用。

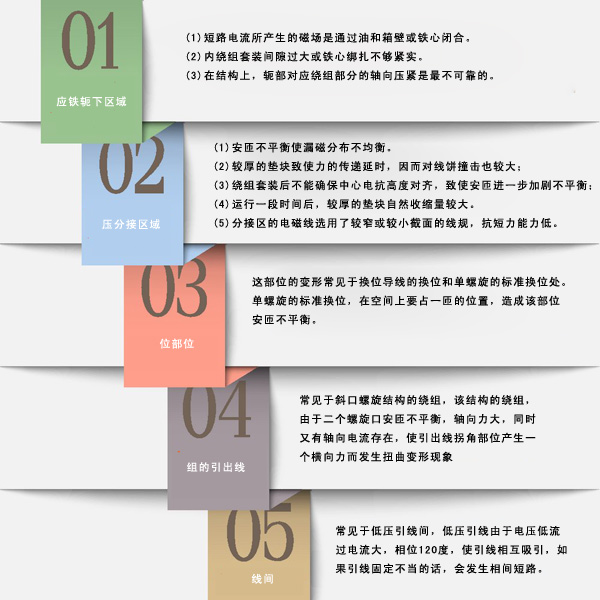

變壓器因出口短路而發生損壞總結情況如下：

1、應鐵軛下區域

(1)短路電流所產生的磁場是通過油和箱壁或鐵心閉合，由于鐵軛的磁阻相對較小，故大多通過油路和鐵軛間閉合，磁場相對集中，紅外熱成像儀是一款適用于建筑及石化行業檢測的儀器，它不僅能夠快速掃描并識別肉眼無法發現的故障區域，還可用于解決棘手的問題和日常的預防性維護工作。作用在線餅的電磁力也相對較大；

(2)內繞組套裝間隙過大或鐵心綁扎不夠緊實，導致鐵心片二側收縮變形，致使鐵軛側繞組曲翹變形；

(3)在結構上，軛部對應繞組部分的軸向壓緊是最不可靠的，該部位的線餅往往難以達到應有的預緊力，因而該部位的線餅最易變形。

2、壓分接區域及對應其他繞組的部位

(1)安匝不平衡使漏磁分布不均衡，其幅向額外產生的漏磁場在線圈中產生額外軸向外力，這些力的方向總是使產生這些力的不對稱性增大。軸向外力和正常幅向漏磁所產生的軸向內力一樣，使線餅向豎直方向彎曲，并壓縮線餅件的墊塊，除此之外，這些力還部分地或全部地傳到鐵軛上，力求使其離開心柱，出現線餅向繞組中部變形或翻轉現象；

(2)該部位的線餅為力求安匝平衡或分接區間的應有絕緣距離，往往要增加較多的墊塊，較厚的墊塊致使力的傳遞延時，因而對線餅撞擊也較大；

(3)繞組套裝后不能確保中心電抗高度對齊，致使安匝進一步加劇不平衡；

(4)運行一段時間后，較厚的墊塊自然收縮量較大，一方面加劇安匝不平衡現象，另一方面受短路力時跳動加劇；

(5)在設計時間為力求安匝平衡，分接區的電磁線選用了較窄或較小截面的線規，抗短力能力低。

3、換位部位

這部位的變形常見于換位導線的換位和單螺旋的標準換位處。換位導線的換位，于其換位的爬坡較普通導線的換位為陡，使線匝半徑不同的換位處產生相反的切向力，這對大小相等方向相反的切向力，致使內繞組的換位向直徑變小，方向變形，外繞組的換位力求線匝半徑相同，使換位拉直，內換位向中心變形，外換位向外變形，而且換位導線厚度越厚，爬坡越陡，變形越嚴重。另外，換位處還存在軸向短路電流分量，所產生的附加力，致使線餅變形加劇。

單螺旋的標準換位，在空間上要占一匝的位置，造成該部位安匝不平衡，同時又具有換位導線換位變形特征，因此該部位的線餅更容易變形。

4、組的引出線

常見于斜口螺旋結構的繞組，該結構的繞組，由于二個螺旋口安匝不平衡，軸向力大，同時又有軸向電流存在，使引出線拐角部位產生一個橫向力而發生扭曲變形現象。另外螺旋繞組在繞制過程中，有剩余應力存在，會使繞組力求恢復原狀現象，故螺旋結構的繞組，受短路電流沖擊下更容易扭曲變形。

5、線間

常見于低壓引線間，低壓引線由于電壓低流過電流大，相位120度，使引線相互吸引，如果引線固定不當?shù)脑�，會發生相間短路。

變壓器是電力系統中常用重要儀器設備，其質量的重要性不言而喻，因此需要廠家在變壓器出廠之前做好設備出廠試驗，在交接時也要具有檢驗資質的機構做交接性試驗，因此試驗數據的準確性和真實性是變壓器生產廠家制造變壓器以及電廠使用變壓器的必要要求，也是為其提供了良好的輔助作用。因此在采用變壓器綜合特性測試臺對變壓器實現試驗時，需要注意，避免誤操作和環境因素對測試數據的準確性打折。

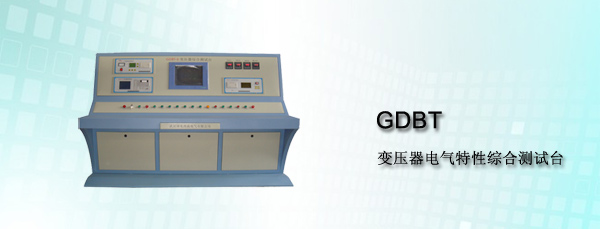

武漢國電西高電氣有限公司專業生產的GDBT變壓器綜合特性測試臺可以準確、真實地判斷電力變壓器的空載電流，空載損耗，阻抗電壓和負載損耗，準確的測量電力變壓器直流電阻，變比，實施狀態診斷，確保安全運行，為監測或制造變壓器提供了可靠的數據。
