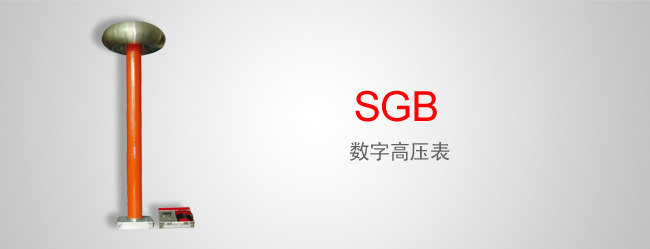

SGB 數字高壓表
產品概述
SGB 數字高壓表是一種通用型高壓測量儀表，可用于電力系統、電器、電子設備制造部門測量工頻交流高電壓和直流高電壓。
產品特點
- SGB 數字高壓表是由高壓測量部分和低壓顯示儀表構成。工作時高壓部分和低壓儀表分開，工作安全可靠。
- SGB 數字高壓表系便攜式結構，整機用鋁合金包裝箱作機殼，使用、攜帶十分方便。
產品參數
| 型號 | SGB -50 | SGB -100 | SGB -200 | |
| 量限（kV） | AC | 50 | 100 | 200 |
| DC | 50 | 100 | 200 | |
| 準確度 | AC | 1.5% | 1.5% | 1.5% |
| DC | 1.0% | 1.0% | 1.0% | |
| 阻抗 | R(MW) | 600 | 1200 | 2400 |
| C(pF) | 400 | 200 | 100 |
使用環境
- 溫度： 20℃±15℃
- 相對濕度：£80%
- 產品外形尺寸及重量
型 號 SGB -50 SGB -100 SGB -200 外形尺寸 200x200x520 200x200x850 300x300x1000 重 量 (kg) 6.5 9.5 24.5
SGB 數字高壓表為通用型數字高壓表，由高壓分壓器和低壓顯示表構成,用專用電纜連接為一套完整的高壓測量裝置。
- 接線
SGB 數字高壓表由高壓分壓器上端均壓罩為高壓端，可直接輸入被測高壓，下端有專用接地端，供接地使用。用專用電纜連接高壓分壓器和低壓顯示表，并選擇相應的電壓和量限即可開始測量。
- 工頻高電壓測量
連接測量線路后，將低壓顯示表功能開關切換至AC檔，選擇High檔，直接測量工頻高壓，讀數即為kV數。如測量電壓低于200kV時，可將功能開關切換至Low檔，以獲得更高精度的讀數。
- 直流高電壓測量
連接測量線路后，將低壓顯示表功能開關切換至DC檔，選擇High檔，可直接測量直流高壓，讀數即為kV數。如測量電壓低于200kV時，可將功能開關切換至Low檔，以獲得更高精度的讀數。
- 接地
高壓分壓器下端裝有專用金屬接地端，每次使用前都必須將接地端可靠接地。
注意：使用前必須檢查接地。
