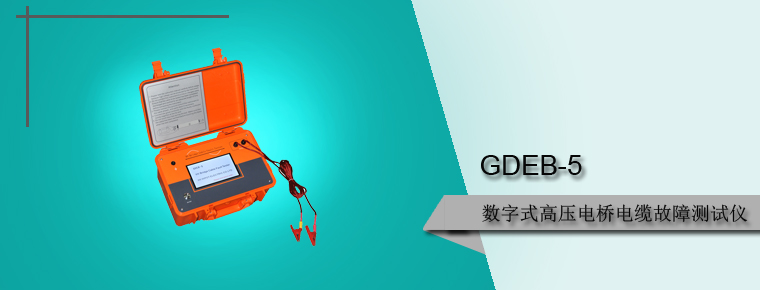

5kV數字式高壓電橋電纜故障測試儀（以下簡稱5kV數字電橋）是基于MURRAY電橋原理而設計的，可用于敷設后各種電線電纜的擊穿點及沒有擊穿但絕緣電阻值偏低的缺陷點的定位。當然，也可用于電纜廠內各種線纜的缺陷點定位。

儀器采用開關電源構成高壓恒流源，空載電壓GDEB-5，短路電流5mA，采取全自動化測試，自動升壓并測量，并且在用戶輸入電纜全長后可以自動計算顯示出故障的距離。利用彩色觸摸液晶屏做為顯示裝置和操作裝置，一鍵式操作，完全避免了傳統高壓電橋的測量方式，使用簡便、人機界面友好、圖文并貌、安全可靠。

數字電橋定位儀特別適用于：

• 敷設后電纜的高阻擊穿點，特別是難以燒成低阻的線性高阻擊穿點，如電纜中間接頭的線性高阻擊穿。
• 閃絡型擊穿點，擊穿后恒流源能維持電弧，有穩定電流通過電橋，電橋有足夠的靈敏度。
• 尚未擊穿，但電阻偏低的缺陷點，如用兆歐表發現電纜阻值較低，但運行電壓下不擊穿的絕緣缺陷點。

由于上述特點數字電橋定位儀特別適合以下用戶：

從事專業定位的隊伍：如大中型供電局及大型用電企業的電纜修試班。絕大部分的電纜擊穿點均可用數字電橋定位儀迅速找到大致的擊穿位置。與波反射法及定點儀配合使用，取長補短，使定位更快更可靠。

• 小型用戶：如小型供電局及中型用電企業。電纜不多，一般走向清楚，不太長，故障次數有限，若配齊一套波反射法定位儀，價格高，對使用人員的素質和經驗要求較高。選用數字電橋定位儀價格較低，操作方便，能滿足日常需要，是較好的辦法。
• 電纜生產廠：在廠內，可用作各種線纜擊穿點的定位，選配數字電容表，可找出斷線點。該設備重量輕，便于攜帶至現場為電纜用戶作定位服務。
