電纜故障檢測系統的使用方法

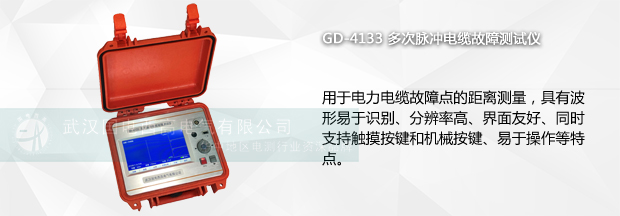

電纜故障檢測儀用于電力電纜故障點的距離測量，具有波形易于識別、分辨率高、界面友好、同時支持觸摸按鍵和機械按鍵、易于操作等特點。那具體我們該如何使用呢？

• 1、 短路故障測距-低壓脈沖法。
  試驗前首先用絕緣電阻測試儀測量故障電纜的電阻，判斷其故障類型。然后將傳感器線一端連接到多次脈沖電纜故障測試儀接口處，另一端連接到故障電纜上。開機進入電纜故障測試儀，首先設置范圍，一般測量范圍設置為被測電纜長度的2-3倍。然后對其波速、比例等參數一一設定好開始測試。之后便可將測試數據保存到測試儀器上，方便后面的查看統一分析。
• 2、 開路故障測距-低壓脈沖法
  與短路故障的測距一樣，試驗前需要做試驗前的準備測試工作。開路故障的檢測與短路故障檢測不同的是要用到一體化直高發。將所有設備接地后，用一體化直高發的高壓輸出端連接到球隙上，然后用高壓線輸出電壓檔至多次脈沖耦合器的高壓端，用傳感器線將測距儀和多次脈沖耦合器連接起來。將測距儀開機采用多次脈沖方式進行測距。之后用放電棒對球隙放電，放電過程中先阻放再采用直放達到完全放電。
• 3、故障定點
  同樣用一體化直高發的高壓輸出端連接到球隙上，將球隙下端與故障電纜的一端相連，打開一體化直高發，將旋鈕調至零位。緩慢升壓至球隙開始放電，每次擊穿可看到高壓源的表頭，電壓會迅速下降，電流會相應的升高。將傳感器連接到故障定點儀上，調節增益，選擇一個測試點，將傳感器的鐵桿插入土壤進行探測，然后查看波形數據判斷故障點的遠近距離。試驗完畢后，將一體化直高發關閉、降壓、放電。

以上就是不同的電纜測量的使用方法，能夠解決大部分電纜測量中所遇到的問題。如有需要為此進行調試服務，也可以聯系武漢國電西高。我們有專業的服務解決方案，為您的電力保駕護航。
