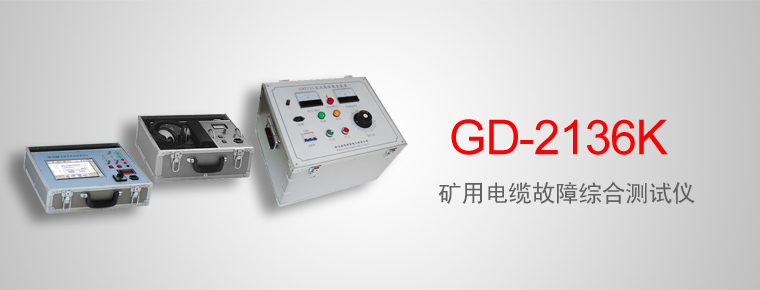

GD-2136K型礦用電纜故障測試系統，可以利用低壓脈沖法、沖擊高壓閃絡法及智能高壓電橋法測試35kV以下電壓等級的各種類型電纜的高阻閃絡性、泄漏性故障，低阻、短路性故障及斷路故障。特別適用于煤礦礦井電纜和信號控制電纜的故障測試。

本測試儀采用箱式結構，巧妙地將電纜故障測試儀與筆記本電腦結合為一體化，采用觸摸屏操作界面，所有功能按鍵均在屏幕上直觀地顯示，用戶可通過觸摸屏直接操作。具有波形儲存功能，可以儲存大量的現場測試波形，供隨時調用觀察和同屏比較。測試界面簡單清晰，功能按鍵定義簡單明了，測量方法簡單快捷。同時也大大提高了儀器的穩定性和可靠性。

系統組成

• 電纜故障智能測試儀（GD2133K）；
• 電纜尋跡及故障定位儀（GD2132K）；
• 直流高壓發生裝置（GD2131K):
• 高壓設備：放電取樣器、工頻高壓試驗裝置、脈沖貯能電容器、成套專用測試線等。

GD-2133K 電纜故障智能測試儀
主要技術指標：
測試方法，低壓脈沖法、高壓閃絡法、智能高壓電橋法。

• 測試距離：
  • 低壓脈沖法時，最大測試距離16Km；
  • 高壓閃絡法時，最大測試距離15Km。
  • 智能電橋法時，最大測距不受電纜長度限制。
• 讀數分辨率：1m。
• 系統測試精度：小于20cm。
• 脈沖幅度: 負載阻抗在50Ω時不小于250Vpp。
• 脈沖寬度: 0.2μs、2μs、4μs三種。
• 采樣頻率: 48MHz、24MHz、12MHz、6MHz。
• 預置了4種電纜介質的電波傳播速度：
  • 不滴油:160m/μs；
  • 油浸紙:160m/μs；
  • 交聯聚乙烯:172m/μs；
  • 聚氯乙烯:184m/μs；

  其它類型電纜的電波傳播速度的設置。對于其它非動力電纜，利用本機的測速功能可以在輸入該電纜的已知全長后，測出電波在該電纜中的傳播速度。

• 采樣方式：
  • 電流取樣法。
  • 智能高壓電橋法:
• 內置3KV高壓恒流源，可測電纜最大泄漏電阻3MΩ；
• 輸入電纜精確長度后，自動顯示故障距離。

工作條件: 溫度-10 ~ +45ºC，相對濕度 90%。
體 積：430×300×190mm。
重 量：約10kg



GD-2132K型電纜路徑儀

GD-2132K電纜路徑儀是由GD-2132F發射機、GD-2132J型接收機、感應式探頭、電位差式探測架等組成。本儀器是光纜、電纜故障定位測試的專用儀表，適用于具有金屬導體（線對、護層、屏蔽層）的各種光纜、電纜。其主要功能為對地絕緣不良點的定位測試，線纜電路的探測以及線纜埋深等測試。 本儀器采用了石英晶體振蕩器，中大規模集成電路。其特點是接收靈敏度高，靜態漂移小，抗干擾能力強，工作穩定，準確度高。由于儀器采用了小型鎳鎘畜電池供電，因此儀器具有體積小，重量輕，耗電小，便于攜帶等優點，特別適用于野外作業。

主要技術性能

• 準確定點的故障絕緣阻值：0～5MΩ
• 定位測試準確度：≤±10cm
• 探測線纜深度：≤3m

GD-2131K型直流高壓發生裝置

GD-2131K高壓發生器是電纜故障檢測系統的組成部分，用于當使用沖擊閃絡法檢測高阻故障時的輔助高壓電源。

技術參數

• 輸入電源： AC 220V，50Hz
• 輸出電壓： DC 0~15kV
• 額定功率： 2kVA
• 環境溫度： 0~40oC
• 環境濕度： <75%RH
• 海拔高度： <1000m
• 絕緣等級： A級
• 尺 寸： 430×540×410 mm
• 重 量： 48.5 kg
