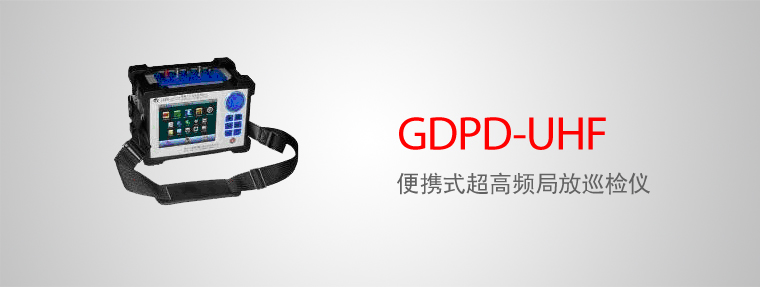

GDPD-UHF是一款小巧便攜的局部放電巡檢設備，可手持作業也可背挎作業，具有雙通道內置式光電雙輸入接口，上端口出線方式。該儀器內置鋰電池（也可外接電源連續工作），具有多種局放分析功能，可直接連接AE、UHF等局放傳感器，對多種高壓電氣設備進行局放帶電巡檢。

項 目	描 述
測量通道	2 個獨立測量通道，每通道有 1 個光信號接口和 1 個電信號接口。
采樣精度	12Bit
采樣速率	5MHz ～ 20MHz
測量范圍	0.1pC ～ 100nC
量程	×1,×10,×100,×1000,×10000 （ >100dB ）
本量程非線性誤差	5%
可測試品的電容量范圍	6pF ～ 250μF
測量頻帶	UHF ： 300MHz ～ 1.5GHz AE ： 20kHz ～ 300kHz
試驗電源頻率范圍	50 ～ 400Hz
充電電源	AC220V ；頻率 50Hz ；功率 50W

三項獨創領先技術:

• GDPD-UHF是國內乃至世界上最小的全功能便攜式高壓電氣設備局部放電巡檢儀。
• 獨創的無線同步技術鎖定放電相位，方便現場巡檢，識別放電、建立指紋圖譜。
• 獨立雙通道，每個通道集成光、電雙輸入模式，可靈活配置特高頻、超聲波、高頻電流、TEV、復合定位等多種局部放電傳感器，對變壓器、GIS、開關柜等多種高壓電氣設備進行局部放電巡檢及檢測。并可配置成適合GIS、變壓器、高壓電纜、干式變壓器、開關柜及發電機等高壓電氣設備的局部放電檢測專用設備。

五項先進技術提高了設備的可靠性:

• 殼體采用三層電磁屏蔽技術，適合在強電磁干擾環境下使用。
• 內部所有板卡采用無引線連接，使抗震性、可靠性、移動使用性有很大提高。
• 外部采用柔性抗沖擊減震外套加固，所有端口配有保護套，適合現場使用。
• 外層包裝箱為高強度防水（IP67）柔性機箱，可抗強沖擊。
• 采用聚合鋰電池供電，連續供電時間最高可達4小時。

裝備了先進的軟件系統:

• 觸摸屏式操作界面，操作更加簡單、實用、功能專一化，測量分析集成化。
• 可同時對兩種傳感器檢測到的信號進行綜合分析（如：特高頻和超聲信號），確定放電性質。
• 集成多種檢測分析功能，放電量、放電水平、放電能量、相位、單個脈沖、頻譜等。
• 獨特的局部放電指紋圖分析功能，對GIS放電性質的統計分析和經驗積累具有重要的實用意義。
• 高壓電氣設備局部放電巡檢檔案管理功能，可方便地建立被巡檢高壓設備的檔案。

局部放電帶電巡檢:

• 局部放電帶電巡檢是在高壓電氣設備帶電運行過程當中檢測其內部局部放電的變化情況，通過檢查該設備的局部放電情況從而分析此高壓電氣設備當前的絕緣狀態
• 可選配超聲傳感器（AE）、特高頻傳感器（UHF），采集高壓電氣設備的放電信號。
• 通過多種抗干擾手段抑制了各種外部干擾，改善了信噪比，有效的提高了檢測準確度。
• 系統采用多通道數據采集，可對放電電信號、超聲波信號、天線信號等多種類型的信號進行采集處理。并綜合利用天線門控抗干擾、數字與模擬混合濾波、動態帶寬濾波、放電信號智能識別等抗干擾技術合理組合，實現強干擾環境下局部放電帶電檢測。
• 隨時保存巡檢記錄，查閱局部放電歷史數據、放電波形及趨勢圖。
• 主要適用于GIS。
