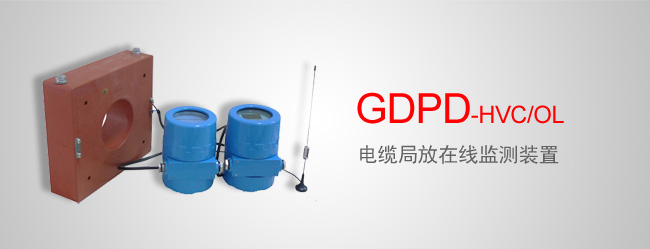

GDPD-HVC/OL 電纜局放在線監測裝置是我公司總結幾十年局放檢測經驗，運用最新技術手段實現的高性能數字化三相電纜的局部放電在線監測裝置。該裝置采用專有的高壓電纜局放信號獲取及處理技術，可實現單相或三相高壓電纜局放的在線實時監測與統計分析。

該裝置對A/B/C三相電纜的各相局部放電數據分別獲取，采用我公司獲得專利的綜合抗干擾及濾波技術，有效的抑制現場的各種干擾信號，測量頻帶根據現場干擾特點自動進行選擇，并通過有效手段準確實現放電信號峰值采集。同時該監測裝置還可通過 GPRS 模塊實現無線通訊聯網功能，把放電量值、報警事件等監測數據定期上傳到遠方的數據中心服務器，利用數據中心服務器上運行的后臺軟件對獲取的現場監測數據進行統計與分析。

數據中心的GPRS服務器程序tcpsrv運行于固定IP地址的計算機上，可同時監測多個區域的多個設備，并實時顯示每一個登入設備的A、B、C三相電纜放電信號，根據設定的參數，定期保存各監測設備從現場傳來的實時數據，用戶可隨時方便地瀏覽被監測電纜各監測點的放電量歷史趨勢圖，或查看指定電纜的實時監測數據。

GDPD-HVC/OL 電纜局部放電在線監測系統由寬頻帶電流互感器、取電互感器、現場監測單元、現場供電單元、 GPRS數據傳輸單元、遠程監控計算機以及局部放電監測軟件組成。

• GDPD-HVC/OL電纜局部放電在線監測系統基于局部放電電脈沖寬頻帶輻射機理，利用電脈沖檢測方法，對高壓電纜局部放電進行在線檢測并完成數據顯示及上傳，當被監測點電纜局部放電信號超過預定值時，自動發出報警信號。
• 抗干擾能力強，監測數據準確。利用綜合抗干擾技術，有效的抑制現場的各種干擾信號，局部放電信號測量頻帶能根據現場干擾特點自動進行選擇 ，實現強干擾環境下局部放電在線監測。
• 實時顯示被監測點電纜的局部放電數值，便于對當前電纜局放強度趨勢進行觀察，評估電纜運行的可靠性。
• 具備可靠的無線通訊能力，可以將數據實時的傳送到指定的服務器，實現異地數據傳輸、異地操控設備，進行遠程在線監測、運行狀態分析和診斷，實現在‘任何時間、任何地點’了解高壓電纜的運行狀態。
• 可以任意調節數據采集周期和數據上傳時間間隔，滿足用戶的不同要求。

• 后臺軟件系統以WinXP為平臺。
• 可分析顯示被監測電纜各監測點的實時放電數值和歷史趨勢圖等。
• 可遠程顯示被監測電纜各監測點的放電量、實時波形等重要參數。
• 放電量歷史趨勢圖等數據可連續自動保存，并可隨時查看、統計與分析。
• 各種監測數據指標超出警戒值時，可自動給出報警提示。

• 測量通道：局放監測3通道
• 局放檢測靈敏度：100pC（電信號）
• 測量范圍：100pC～20000pC（電信號）
• 運行環境溫度：-10～55℃
• 電源： 感應取電或與原有裝置共用電源
