執行標準：DL/T 849.4-2004

行業內對超低頻高壓發生器有不少約定俗成的別名，如：超低頻耐壓試驗儀，超低頻耐壓試驗裝置。叫法雖不同，但其實都是超低頻高壓發生器，或以超低頻高壓發生器為核心設備，搭配其他組件，進行高壓耐壓試驗。

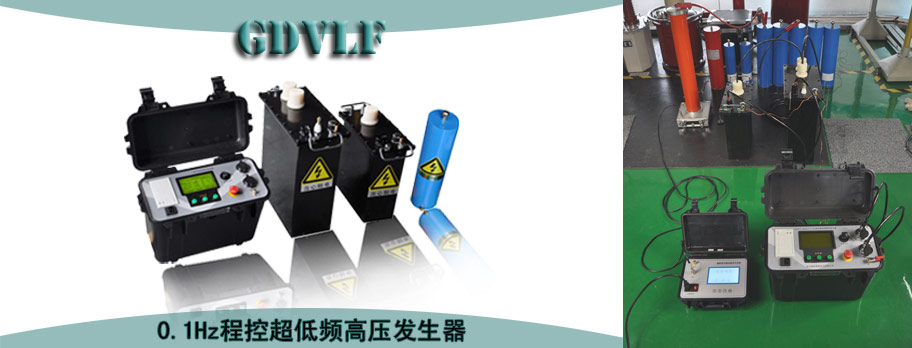

GDVLF 系列0.1Hz程控超低頻高壓發生器結合了現代數字變頻先進技術，采用微機控制，升壓、降壓、測量、保護完全自動化，并且在自動升壓過程中能進行人工干預。由于全電子化，所以體積小重量輕、大屏幕液晶顯示，清晰直觀、且能顯示輸出波形、打印機輸出試驗報告。設計指標完全符合《電力設備專用測試儀器通用技術條件，第4部分：超低頻高壓發生器通用技術條件》電力行業標準，使用十分方便�，F(xiàn)在國內外均采用機械式的辦法進行調制和解調產生超低頻信號，所以存在正弦波波形不標準，測量誤差大，高壓部分有火花放電，設備笨重，而且正弦波的二，四象限還需要大功率高壓電阻進行放電整形，所以設備的整體功耗較大。本產品均能克服這樣一些不足之處。

• 電流、電壓、波形數據均直接通過高壓側采樣獲得，所以數據真實、準確。
• 過壓保護：當輸出超過所設定的限壓值時，儀器將停機保護，動作時間小于２０毫秒。
• 過流保護：設計為高低壓雙重保護，高壓側可按設定值進行精確停機保護。
• 低壓側的電流超過額定電流時將進行停機保護，動作時間都小于２０毫秒。
• 高壓輸出保護電阻設計在升壓體內，所以外面不需另接保護阻。
• 由于采用了高低壓閉環負反饋控制電路，所以輸出無容升效應。

• 輸出頻率： 0.1Hz、0.05Hz、0.02Hz
• 帶載能力：
  • 0.1 Hz 最大1.1F
  • 0.05 Hz 最大2.2F
  • 0.02 Hz 最大5.5F
• 測量精度： 3%
• 電壓正，負峰值誤差： ≤3%
• 電壓波形失真度： ≤5%
• 使用條件：
  • 戶內、戶外；
  • 溫度：-10℃∽+40℃
  • 濕度：≤85% RH
• 電源： 交流50Hz，220V ±5%

型 號	峰值電壓	測量范圍	重 量	用 途
GDVLF-30/1.1	30kV	0.1Hz時≤1.1μF 0.05Hz時≤2.2μF 0.02Hz時≤5.5μF	控制器：4kg 升壓器：25kg	10kV及以下電壓電纜、電機等
GDVLF-40/1.1	40kV	0.1Hz時≤1.1μF 0.05Hz時≤2.2μF 0.02Hz時≤5.5μF	控制器：5kg 升壓器：25kg	13.8kV及以下電壓電纜、發電機等
GDVLF-50/1.1	50kV	0.1Hz時≤1.1μF 0.05Hz時≤2.2μF 0.02Hz時≤5.5μF	控制器：6kg 升壓器：25kg	15.75kV及以下電壓電纜、發電機等
GDVLF-60/1.1	60kV	0.1Hz時≤1.1μF 0.05Hz時≤2.2μF 0.02Hz時≤5.5μF	控制器：6kg 升壓器：45kg	18kV及以下電壓電纜、發電機等
GDVLF-80/0.5	80kV	0.1Hz時≤1.1μF 0.05Hz時≤2.2μF 0.02Hz時≤5.5μF	控制器：7kg 兩個升壓器：65kg	35kV及以下電壓電纜、發電機等

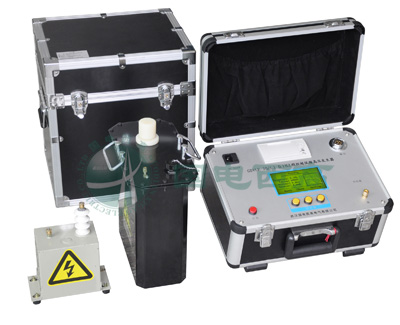

超低頻高壓發生器GDVLF-30/1.1 / 超低頻高壓發生器GDVLF-40/1.1

超低頻高壓發生器 GDVLF-50/1.1

超低頻高壓發生器 GDVLF-60/1.1

超低頻高壓發生器（一體機）

工作人員在現場調試 超低頻高壓發生器
