執行標準：DL/T848.1-2004

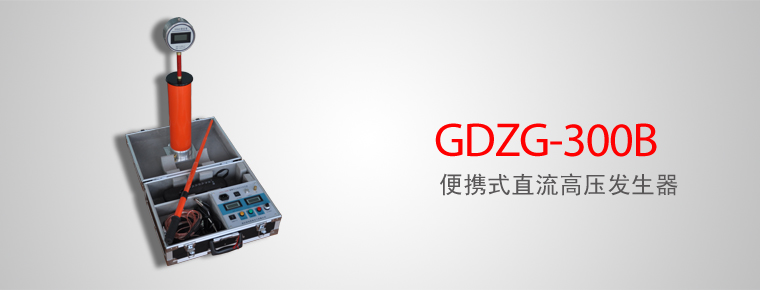

GDZG-300B 便攜式直流高壓發生器是國電西高根據新的中國電力待業標準DL/T848.1-2004《直流高壓發生器通用技術條件》設計制造的新一代便攜式直流高壓發生器。主要適用于電力部門、工礦、冶金、鋼鐵等企業動力部門對氧化鋅避雷器、電力電纜、變壓器、發電機等高壓電氣設備進行直流耐壓試驗。

• 采用高頻倍壓電路，應用PWM脈寬調制技術和大功率IGBT器件。
• 采用電壓大反饋，輸出電壓穩定度高，紋波系數小≤1%。
• 全量程平滑調壓，電壓調節細度好調節精度≤0.5%，穩定度≤1%，電壓電流誤差1%（讀數± 0.2kV），電流誤差±1個字。
• 升壓電位器零起升壓。
• 75%UDC1mA功能按鈕，方便氧化鋅避雷器試驗，精度1%讀數±1%。
• 過壓保護采用拔碼設定，一目了然，誤差±1%。
• 倍壓采用新型材料，輕巧、堅固。外表涂特種絕緣材料，電氣性能好，防潮能力強。
• 折疊式撐腳，直徑面積大，穩定性能好。
• GDZG-40kV一體化設計、高壓拖地電纜引出，方便現場試驗。
• GDZG系列產品符合DL/T848.1-2004技術要求，并經電力部電氣設備質量檢測測試中心型式試驗，嚴格執行企標出廠。

一體機

規格 技術參數	60/2	120/2
額定電壓（ kV ）	60	120
額定電流（ mA ）	2	2
額定功率（ W ）	120	240
機箱重量（ kg ）	2	3
倍壓重量（ kg ）	2.5	4
倍壓高度（ mm ）	400	500
電壓測量精度	數顯表±（ 1.0% 讀數± 2 個字）
電流測量精度	數顯表±（ 1.0% 讀數± 2 個字）
波紋系數	≤ 1%
電壓穩定度	隨機波動，電源電壓變化± 10% 時≤ 1%
過載能力	空載電壓可超出額定電壓 10% 使用十分鐘 最大充電電流為 1.5 倍額定電流
電源	單相交流 50Hz 220V ± 10%
工作方式	間斷使用
	一次連續時間最長為 30 分鐘
工作環境	溫度： -10 ～ 40 ℃
	相對濕度：室溫為 25 ℃時不大于 85% （無凝露）
	海拔高度： 1500 米以下
帶 電 容 負荷能力	被試品電容量無限制
	可用 1.5 倍的額定電流充電
結構特點	環氧玻璃鋼電氣絕緣倍壓筒
	空氣絕緣、無泄漏之慮
操作箱特點	高精度 0.75UDC1mA 單觸按鈕（精度≤ 1.0% ）
	過壓保護采用撥置，一目了然
	機箱倍壓放置一個鋁合金箱，整機一手可提
